Cablul fotovoltaic certificat TUV Beida depășește provocările externe de mediu. Folosind cupru de înaltă puritate, placat cu cositor, fără oxigen și un proces special de eșuare, se laudă cu rezistență scăzută și ductilitate excelentă, reducând eficient instabilitatea transmisiei de putere și fluctuațiile curentului. Izolația și mantaua sunt fabricate din politetrafluoretilenă reticulat (PTFE) iradiată, conform standardelor internaționale precum IEC 62930 și EN 50618. Poate rezista la diferențe extreme de temperatură de la -40℃ la 120℃, prezentând în același timp rezistență puternică la temperaturi ridicate, coroziune și coroziune acidă și alcalină. După testele de îmbătrânire a lămpii, rata de reținere a rezistenței la tracțiune îndeplinește standardele, permițându-i să reziste la monitorizarea riguroasă a climei în deșerturi, zone de înaltă și joasă tensiune și regiuni de coastă.
Pentru a satisface cerințele de performanță mecanică ridicată, cablurile au un design cu izolație dublu strat și o structură de protecție, unele modele fiind echipate cu armătură cu bandă de oțel. Ele prezintă o rezistență remarcabilă la presiune și impact, făcându-le potrivite pentru diferite metode de așezare, cum ar fi îngroparea directă, instalarea deasupra capului și instalarea conductelor, prevenind eficient deteriorarea construcției și infestarea rozătoarelor. Toate produsele au trecut testele ignifuge, respectând standardele relevante de siguranță. Acestea produc fum redus și combustie fără halogeni, prevenind eficient răspândirea incendiului și oferind o barieră de siguranță robustă pentru sistemele fotovoltaice.

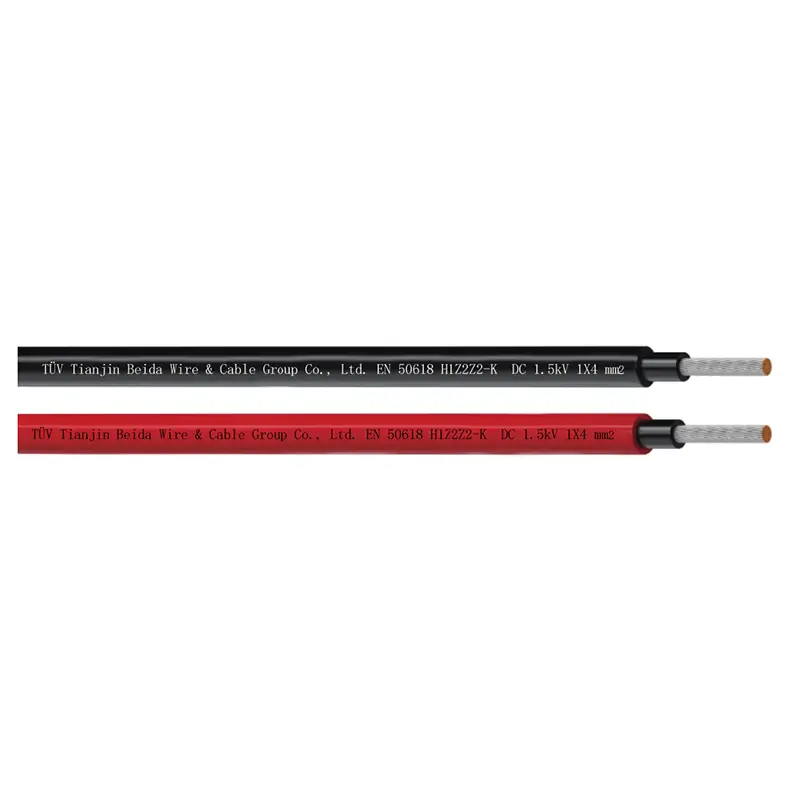

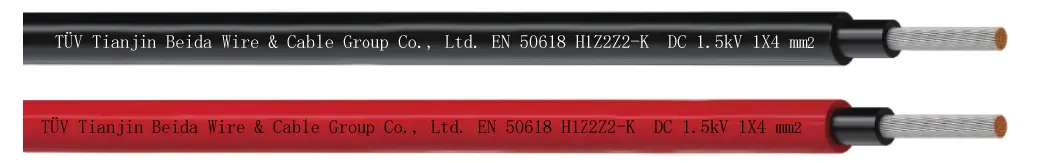

● EN 50618 (H1Z2Z2-K) ;
● PV-1F conform 2PfG 1169/08.2007

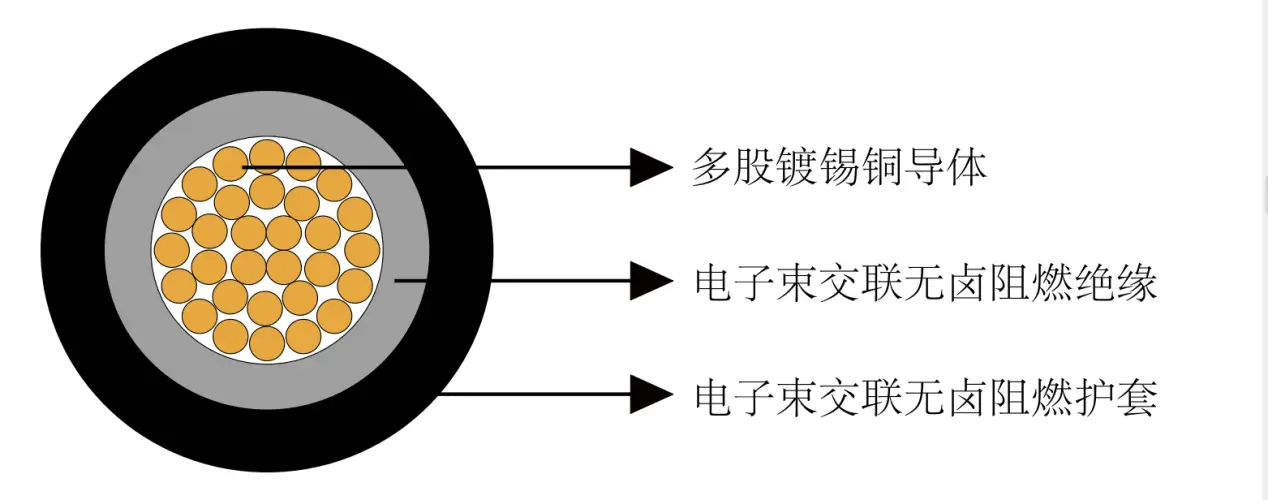

● Conductor: conductor din cupru cositorizat conform DIN VDE 0295 și IEC 60228 Clasa 5
● Izolație: fascicul de electroni reticulat, fără halogeni și compus ignifug, negru
● Înveliș: fascicul de electroni reticulat, LSZH și compus ignifug, negru și roșu.
● Tensiune nominală Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Tensiune CC maximă permisă: 1,8 kV CC (conductor/conductor, sistem fără împământare, circuit fără sarcină.
●Temperatura ambianta:-40℃~+90℃
●Temperatura maxima la conductor: 120 ℃ (20000 h) conform IEC/EN 60216-1, temperatura de scurtcircuit: 250 ℃/5 sec
● Test de anduranță termică: Conform EN60216-2 (indice de temperatură + 120 ℃)
●Rezistență la umiditate și căldură: Conform EN 50618, Tabelul 2 cu 85% umiditate (test conform EN 60068-2-78)
●Raza de îndoire minimă: 4XOD (fix), 5XOD (flexie)
● Rezistența la tracțiune și alungirea izolației și a mantalei: îndeplinește cerințele EN 50618 și 2PfG 1169
● Perioada de utilizare anticipată: 25 ani
● Ovalitate:≤15%
● Performanță la foc conform EN50265-2-1, IEC 60332-1, emisie redusă de fum conform EN 61034-2 (Transmitanța luminii ≥60%), fără halogeni conform EN 50525-1, Anexa B.
„Corozivitate scăzută a gazelor conform EN 50267-2-2, IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Nr. de nuclee X Nominal Secțiune transversală |
Nr. de eșuare |
Diametrul nominal al conductorului |
Grosimea nominală a izolației |
Grosimea nominală a tecii |
Diametrul total nominal |
Nominal Greutate |
|
Nr.X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Nr. de nuclee X Nominal Secțiune transversală |
Nr. de eșuare |
Diametrul nominal al conductorului |
Grosimea nominală a izolației |
Grosimea nominală a tecii |
Diametrul total nominal |
Nominal Greutate |
|
n X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Rezistența conductorului și capacitatea de transport a curentului la 20℃
|
Secţiune transversală |
Rezistența maximă a conductorului la 20℃ |
Rezistenta maxima de izolare la 20℃ |
Rezistență maximă de izolare la 90℃ |
Capacitate de transport curent |
||
|
Un singur cablu liber în aer |
Cablu unic pe suprafete |
2 cabluri încărcate adiacente pe suprafețe |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Capacitatea de transport curent coeficient de conversie a temperaturii
|
Temperatura ambianta C |
Factorul de conversie |
|
Până la 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Factorul de reducere pentru acumulare conform IEC 60364-5-52, Tabel B.52-17
