Cabluri flexibile rezistente la foc BBTRZ

Domeniul de aplicare:

Cablurile flexibile rezistente la foc BBTRZ sunt utilizate ca linie principală de alimentare de la substație (sau camera principală de distribuție) la sistemul de protecție împotriva incendiilor sau în locații speciale și de Clasa I. Acestea trebuie să fie utilizate ca cabluri rezistente la foc de Clasa A sau ca înlocuitori pentru utilizarea pe termen lung a cablurilor ignifuge fără halogen, cu emisii reduse de 90°C. Aceste cabluri sunt utilizate în aplicații de instalare fixă.

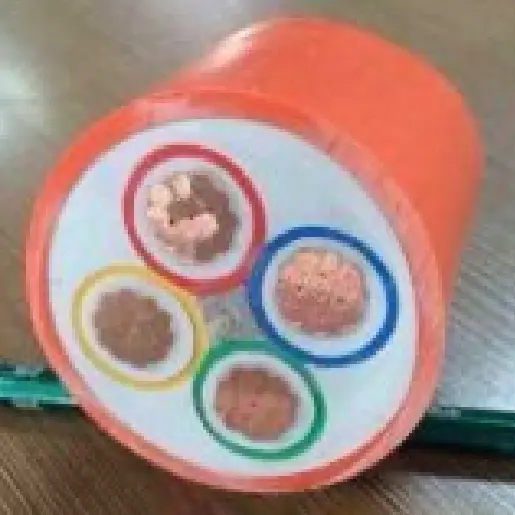

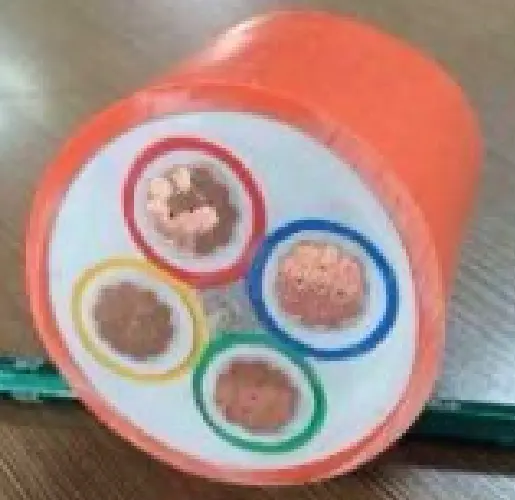

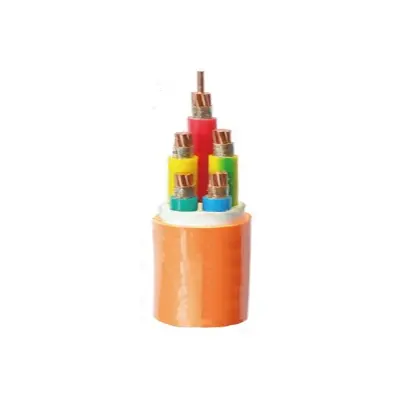

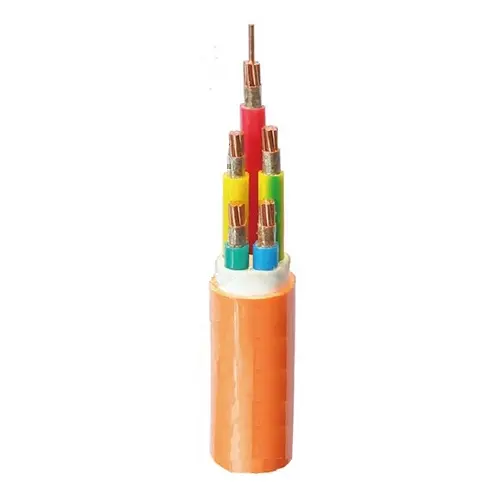

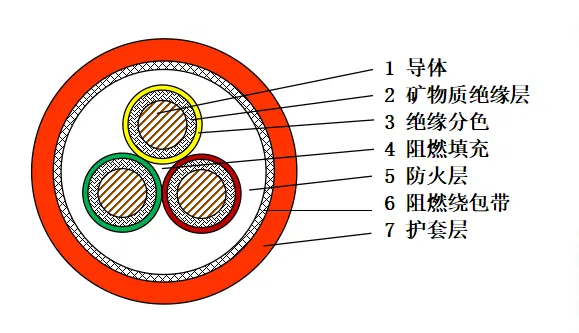

Structura produsului

Designul structurii cablului este meticulos și profesionist. Partea conductorului utilizează primul sau al doilea tip de conductor de cupru recoapt, care se mândrește cu o conductivitate și flexibilitate excelente, satisfacând nevoile de transmisie a puterii din diferite scenarii.

Stratul de izolație minerală utilizează bandă de mica învelită rezistentă la foc, care, datorită proprietăților sale unice ale materialului, poate preveni eficient răspândirea focului în fața temperaturilor ridicate sau a flăcărilor, oferind o protecție fiabilă la foc pentru cablu.

Stratul de izolație cu coduri de culori utilizează material izolator din polietilenă reticulat, cu diferite metode de codare a culorilor. Se poate adăuga colorant izolator sau se pot folosi benzi colorate, fire colorate etc., facilitând identificarea rapidă și precisă a circuitelor în timpul instalării și întreținerii cablurilor.

În procesul de umplere a cablurilor, materialele de umplere ignifuge sunt utilizate în centru pentru a suprima propagarea flăcării. Între timp, banda de ambalare poate fi folosită pentru a lega materialele de umplutură pentru a asigura umplerea strânsă și stabilitatea structurală.

Stratul rezistent la foc este format din minerale și benzi de ambalare. În primul rând, un strat de material mineral, care are avantaje precum rezistența la foc, rezistența la foc, rezistența la temperaturi ridicate și izolarea termică, este extrudat pe miezul cablat pentru a construi o barieră împotriva incendiului. Stratul exterior este protejat de o bandă ignifugă înfășurată în jurul acestuia pentru a spori efectul rezistent la foc și pentru a asigura funcționarea în siguranță a cablului în medii extreme.

Învelișul este fabricat din material de înveliș din poliolefină fără halogen, cu puțin fum, ignifug, care prezintă proprietăți excelente de ignifugare și nu produce fum dăunător în timpul arderii, reducând astfel daunele aduse personalului și mediului. Teaca este de obicei de culoare portocalie sau mandarină, ceea ce este atrăgător și ușor de identificat. De asemenea, poate fi colorat în negru la cerere, pentru a satisface nevoile diferitelor scenarii de utilizare.

Parametru de performanță

Tensiunea nominală a acestor cabluri flexibile rezistente la foc BBTRZ este de 0,6/1kV. În timpul fazei de testare, a fost aplicată o tensiune de testare de 3,5 kV timp de 5 minute și nu a avut loc nicio defecțiune. Limita de temperatură de funcționare admisă pe termen lung a conductorului cablului este de 90 ℃. La așezarea cablului, temperatura ambientală nu trebuie să fie mai mică de 0℃. Raza minimă de îndoire este de 12 ori diametrul exterior al cablului (12*OD). Stratul de izolație minerală este realizat din mai multe straturi de bandă de mică cu proprietăți rezistente la foc.

În ceea ce privește rezistența la foc, acest cablu îndeplinește atât cerințele standardelor corporative, cât și IEC 60331-1, cu o durată de ardere de până la 180 de minute. În ceea ce privește rezistența conductorului la 20 °C, acesta trebuie să respecte specificațiile fie pentru conductoarele de cupru recoapte de tip 1, fie de tip 2, așa cum sunt prezentate în GB/T 3956 și IEC 60228. În ceea ce privește rezistența de izolație, rezistența de izolație a cablului nu trebuie să fie mai mică de 100 MΩ·km la temperatura ambiantă.

În plus, cablul finit trebuie să fie supus unui test de rezistență la foc, metoda de testare urmând prevederile GB/T 19216.21. Temperatura de expunere la foc este setată la 950~1000℃, cu o durată de 180 de minute, urmată de o perioadă de răcire de 15 minute. În această perioadă, cablul nu trebuie să prezinte scurtcircuite sau circuite deschise.

Specificații comune ale cablurilor

Avantajele și dezavantajele cablului flexibil rezistent la foc BBTRZ în comparație cu cablul izolat mineral BTTZ:

Avantaje:

Izolația cablului nu este predispusă la absorbția umidității și are performanțe stabile de izolare.

Se pot produce mai multe miezuri în lungimi fixe, reducând numărul de conectori intermediari din cabluri.

Structura este flexibilă, facilitând îndoirea cablului și reducând dificultatea de așezare.

Cablurile pot fi folosite fără terminații dedicate, reducând costul accesoriilor.

Dezavantaje: Rezistența la foc este ușor inferioară și nu poate îndeplini cerințele BS 8491.

Temperatura maximă de funcționare este de 90℃, care nu atinge 250℃ de BTTZ

Cel mai înalt nivel de performanță de ardere poate îndeplini cerințele clasei B1, dar nu poate îndeplini cerințele clasei A.

Scenarii de aplicare:

clădire înaltă

gară

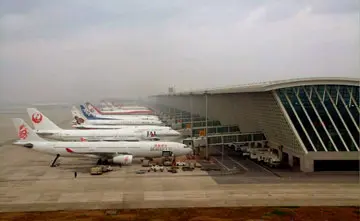

terminalul aeroportului

locuri de interes istoric și frumusețe piestică

Ambalare și livrare

Detalii de ambalare:

Este determinat de cantitatea și cerințele pe care le achiziționați. Se poate negocia.

Port: Portul Tianjin

Livrare: pe mare, prin aer, prin expres.
