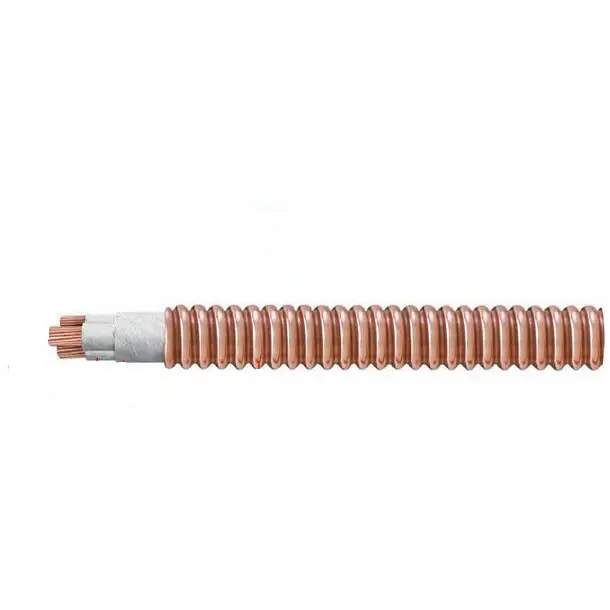

Cablu din cupru ondulat ignifug RTTZ

Tianjin Beida este un furnizor și o fabrică de cablu din cupru ondulat ignifug RTTZ din China. Cablurile constau din conductoare de cupru, izolație cu bandă de mica sintetică și înveliș cu bandă de cupru ondulată. Aceste cabluri sunt compuse integral din materiale anorganice, cu o temperatura de functionare continua de 90°C. Pot menține alimentarea cu energie timp de 3 ore în condiții de flacără cuprinse între 950°C și 1000°C, fără a suferi scurtcircuite sau deconectări. În cazul unui incendiu, aceste cabluri nu produc aproape fum sau gaze toxice. Dacă este necesară o protecție suplimentară, peste mantaua de cupru poate fi aplicată o manta nemetalică, fără halogeni, fără fum, pentru a îmbunătăți proprietățile mecanice și rezistente la umiditate ale cablului.

Trimite o anchetă

Descriere produs

Alegeți Tianjin Beida ca producător și furnizor, alegeți soluția de încredere RTTZ cu cablu ondulat de cupru ignifug. Putem oferi prețuri directe din fabrică.

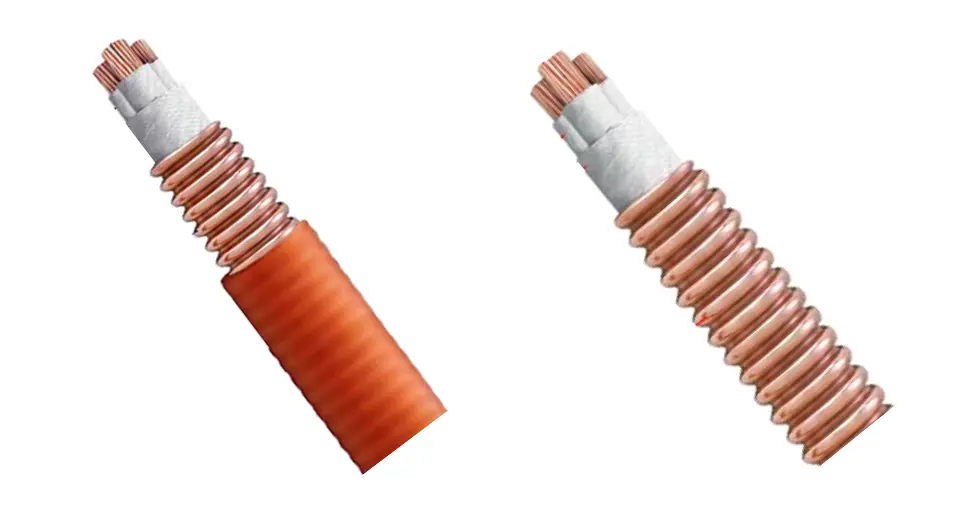

Rttz Fire Retardant Corrugated Copper Cable

Domeniul de aplicare:

model de cablu	Scenarii aplicabile	Scenarii de aplicare
RTTZ	Tensiune nominală de 0,6/1kV și mai mică, potrivită pentru transportul și distribuția energiei în locuri cu cerințe ridicate de protecție împotriva incendiilor, în special pentru liniile de stingere a incendiilor și de alimentare cu energie de urgență	Clădiri înalte, spitale, metrouri, tuneluri, centre de date, centre comerciale, săli de expoziții, garaje, locuri de divertisment, industrii chimice, metalurgie și alte locații cu temperaturi ridicate/inflamabile și explozive
WD-RTTYZ	Similar cu RTTZ, este, de asemenea, necesar să îndeplinească cerințele cu emisii reduse de fum, fără halogeni și ignifuge pentru spațiile închise cu consum intensiv de personal.	Zone cu cerințe stricte pentru toxicitatea fumului și transmisia luminii, cum ar fi metrourile, centralele nucleare, școlile, spitalele, fabricile de produse alimentare, clădirile rezidențiale înalte și complexele mari

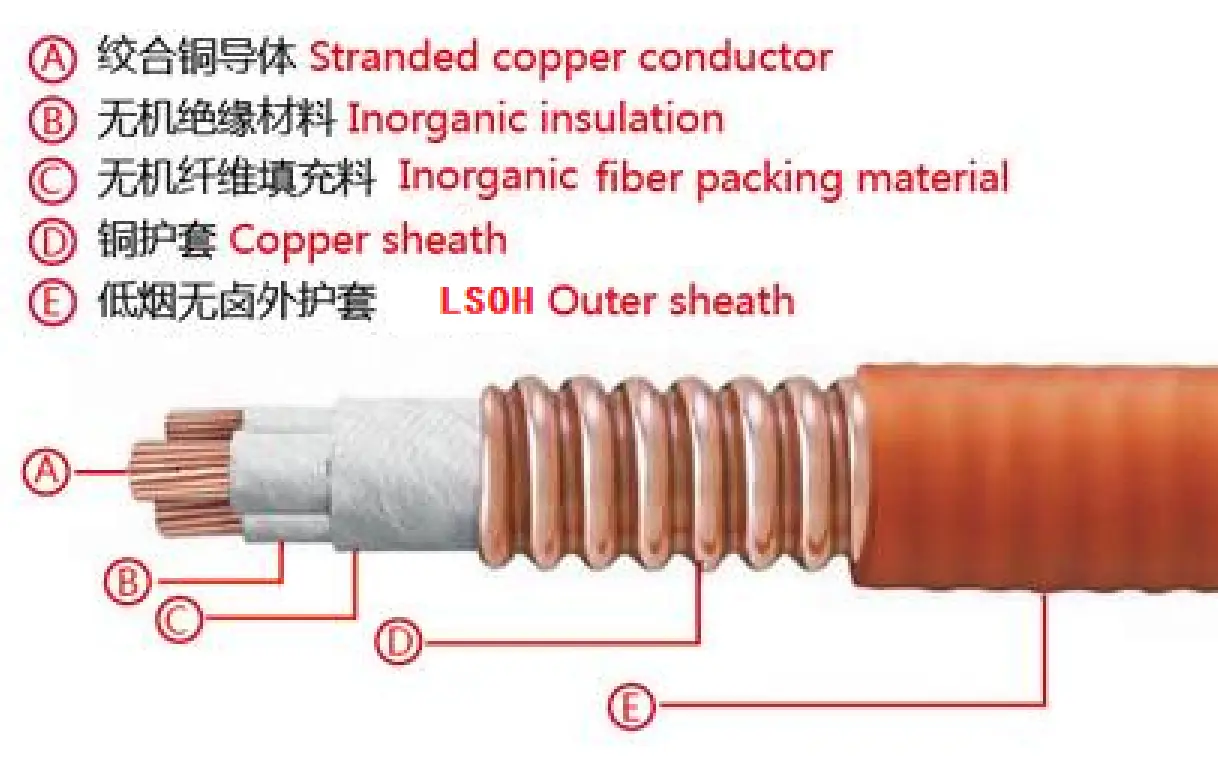

Structura produsului

Construcția cablurilor și cerințele tehnice

Conductor: adoptați primul sau al doilea tip de conductor de cupru recoapt.

Strat de izolație minerală: Se realizează prin înfășurarea unei benzi de mica rezistentă la foc sau a altor benzi izolatoare minerale cu funcții similare.

Ansamblul cablului și stratul de protecție: Miezurile cablurilor sunt umplute strâns cu materiale care posedă proprietăți ignifuge și ignifuge, iar stratul de protecție este compus dintr-o bandă adecvată ignifugă și rezistentă la foc.

Înveliș metalic de cupru: Este produs folosind tehnologia de sudare cu arc cu argon și bandă de cupru ondulat.

Strat de înveliș: Este realizat din material de înveliș din poliolefină fără halogeni, cu puțin fum, ignifug. În general, este portocaliu sau mandarină, dar negrul poate fi selectat în funcție de cerințe.

diagrama structurala

Rttz Fire Retardant Corrugated Copper Cable

Parametru de performanță

Tensiunea nominală a cablului de cupru ondulat RTTZ ignifug este de 0,6/1kV. Tensiunea de testare este setată la 3,5 kV, iar tensiunea este aplicată continuu timp de 5 minute fără ca în această perioadă să apară vreo defecțiune. Temperatura maximă admisă de funcționare pe termen lung a conductorului cablului este de 90 ℃.

La așezarea cablurilor, temperatura ambiantă nu trebuie să fie mai mică de 0℃. Raza minimă de îndoire este de 12 ori diametrul exterior al cablului. Stratul de izolație minerală este realizat cu atenție folosind mai multe straturi de bandă de mica rezistentă la foc.

La 20ºC, rezistența conductorului trebuie să respecte cu strictețe standardele specificate pentru conductoarele de cupru recoapte de tip 1 sau tip 2 din GB/T 3956 și IEC 60228. La temperatura ambiantă, rezistența de izolație a cablului nu trebuie să fie mai mică de 100 MΩ·km.

În ceea ce privește testarea rezistenței la foc, acesta îndeplinește pe deplin cerințele standard ale GB/T 34926. Metoda de testare specifică este următoarea:

În primul rând, efectuați teste C, W, Z în conformitate cu standardul BS 6387;

În al doilea rând, testul trebuie efectuat în conformitate cu prevederile BS 8491;

În al treilea rând, efectuați un test de rezistență la foc conform GB/T 19216.21, cu temperatura controlată la 950 ~ 1000 ℃, o durată de expunere la foc de 180 de minute și o perioadă de răcire de 15 minute. În această perioadă, cablul nu trebuie să prezinte scurtcircuite sau circuite deschise.

Metoda de reprezentare a produsului

Cod produs

Cablu de cupru ondulat cu izolație minerală bandă de mica………R

Manta exterioară din poliolefină……………Y

Conductor de cupru .......................... T

Fără halogeni și cu emisii reduse de fum …………………WD (opțional)

Înveliș de cupru .......................... T

Grade ignifuge A/B/C... ZA/B/C

Banda de mica .................................................................................................Z

Tensiune nominală ………………… 0,6/1

Specificații cablu

număr de nuclee	1	2	3	4	5	3+1、3+2	4+1
secțiune transversală mm²	25~630	1,5~300	1,5~240	1,5~185	1,5~150	4~185	4~150

Precautii pentru cabluri

Instalare

Metoda de așezare: Poate fi așezată în tuneluri, șanțuri de cabluri, tăvi, jgheaburi și puțuri, susținând atât pozarea expusă, cât și ascunsă. Pentru cablurile cu un singur conductor, este interzisă utilizarea materialelor conductoare magnetice (cum ar fi sârmă de fier) pentru fixare pentru a evita pierderea curenților turbionari.

Îndoire și deschidere: Controlați raza de îndoire conform specificațiilor producătorului. Referință pentru distanța orizontală a suspendării: pentru diametrele exterioare ≤20mm, distanța este de 400mm; pentru cei >20mm, deschiderea este de 800mm. Pentru deschiderea verticală a suportului: Pentru diametrele exterioare ≤20mm, distanța este de 1500mm; pentru cei >20 mm, distanța este de 1000 mm.

Desfășurare și fixare: Desfășurați cablul conform direcției marcate pe tambur pentru a evita răsucirea; consultați cerințele de mai sus pentru intervalul de fixare în cadrul jgheabului de cablu.

Terminal și conector

Fabricarea terminalului: Îndepărtați aproximativ 300 mm de izolație de la conductorul de capăt, sertizează nasul firului și utilizați un megaohmmetru pentru a testa rezistența de izolație dintre mantaua de cupru și conductor, precum și între conductori. După ce v-ați asigurat că rezistența de izolație este satisfăcătoare, aplicați un manșon termocontractabil pentru etanșare.

Conectori intermediari: Se preferă să se utilizeze conectori finisați cu un rating de rezistență la foc compatibil cu cel al corpului cablului. În timpul instalării la fața locului, este necesar să se asigure etanșarea și izolarea pentru a reduce punctele de defect.

Operare și întreținere

Controlul temperaturii: în timpul funcționării normale, temperatura conductorului nu trebuie să depășească 90℃. Când conductorul nu este atins și nu intră în contact cu materiale inflamabile, temperatura învelișului poate fi ridicată la 105 ℃.

Testarea izolației: utilizați în mod regulat un megger pentru a testa rezistența izolației pentru a vă asigura că nu există umiditate sau deteriorare; mantaua de cupru trebuie împământată în mod fiabil pentru a asigura siguranța.

Prevenirea pierderilor și protecție: Evitați zgârierea tecii cu obiecte ascuțite și adăugați manșoane de protecție atunci când treceți prin pereți/placi de podea pentru a preveni deteriorarea mecanică.
