Cablu de alimentare STA, izolat din PVC, izolat

Dacă sunteți în căutarea unui producător și furnizor de încredere de cablu de alimentare STA cu înveliș PVC izolat XLPE, puteți alege Tianjin Beida. Acest produs este un cablu de alimentare blindat cu bandă de oțel utilizat pe scară largă pentru transmiterea energiei de joasă tensiune care poate fi îngropat direct sub pământ. În funcție de intensitate diferită, secțiunea transversală a conductorului cablului comun variază de la 2,5 mm2 la 500 mm2.

Trimite o anchetă

Descriere produs

Bazându-ne pe cei 35 de ani de cultivare profundă ai Tianjin Beida Cable Group în industria cablurilor, am lansat cablul de alimentare STA cu înveliș PVC izolat XLPE, care poate fi numit puterea câmpului de transmisie a energiei de joasă tensiune.

Fiind o întreprindere de înaltă tehnologie cu marca comercială binecunoscută în China, certificarea sistemului ISO și alte calificări autorizate, Beida Group este susținută de echipamente internaționale avansate de producție și testare și investiții în cercetare și dezvoltare de 3,1% din volumul anual de vânzări, astfel încât acest cablu blindat cu bandă de oțel are avantaje de bază de neegalat.

Materialul său izolator XLPE asigură performanțe electrice excelente și rezistență la căldură, manta din PVC cu bandă de oțel, pentru a obține rezistență puternică la umiditate, rezistență la coroziune, rezistență la deteriorare mecanică, așezare directă îngropată fără protecție suplimentară, rezolvă perfect complexul de instalare a transmisiei de joasă tensiune, adaptabilitate slabă la mediu, pericole de siguranță și alte puncte dure, pentru a oferi clienților globali soluții stabile și de încredere de transmisie a energiei.

Tipurile comune de cabluri sunt YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

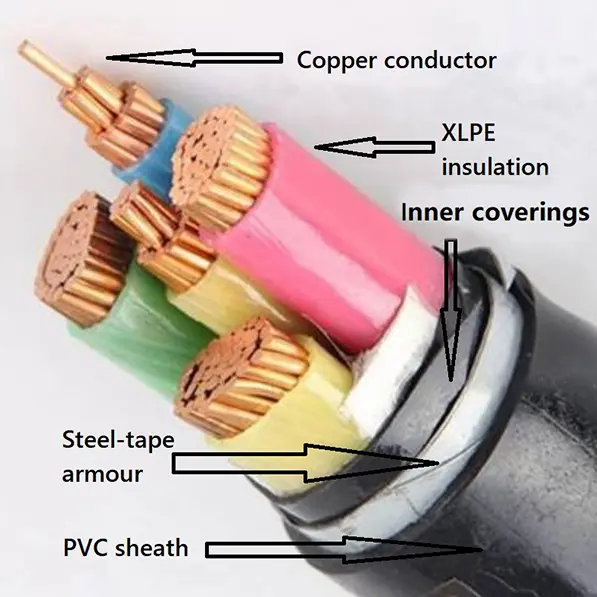

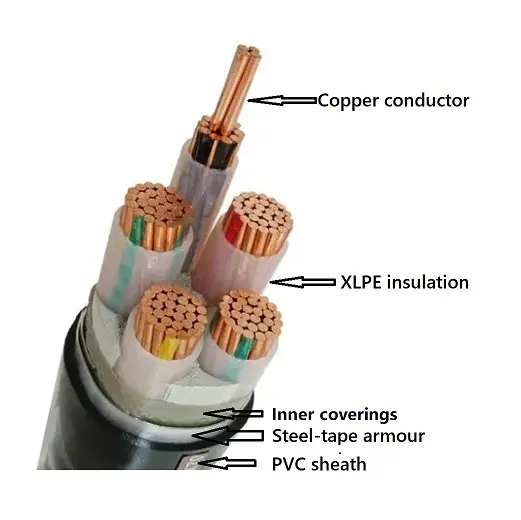

Structura produsului

Xlpe Insulated Pvc Sheathed Sta Power Cable

Cablul de alimentare STA cu înveliș PVC izolat XLPE este compus dintr-un conductor de cupru T1R, izolație XLPE, bandă de ambalare din PVC.

Conductor: conductor din cupru sau aluminiu, rotund sau în formă, clasa 2 conform IEC 60228

și GB/T 3956-2008, pentru aria secțiunii transversale nu este mai mare de 6 mm², o rotundă solidă

poate fi utilizat conductor, Clasa 1 la IEC 60228 și GB/T 3956-2008.

Izolație: grosimea izolației, proprietatea materialului trebuie să fie conform IEC 60502 și GB/T 12706.

Culoare miez: 1 miez: roșu sau galben sau verde sau albastru sau negru

2 miezuri: rosu, albastru sau rosu, negru

3 miezuri: galben, verde, roșu sau roșu, galben, albastru

4 nuclee: galben, verde, roșu, albastru sau roșu, galben, albastru, negru

5 nuclee: galben, verde, roșu, albastru, negru sau roșu, galben, albastru, negru, verde

Peste 5 miezuri: miezuri albe cu număr negru sau panglică de culoare diferită

Acoperiri interioare: Acoperirile interioare pot fi extrudate sau lepuite. Materialele trebuie să fie adecvate pentru temperatura de funcționare a cablului și compatibile cu materialul izolator.

Armătură cu bandă de oțel: La cablurile cu mai multe fire, armura va fi aplicată pe o acoperire interioară conformă cu bandă dublă de oțel. Cablurile cu un singur conductor pentru utilizare pe a.c. sistemele vor consta din bandă de oțel nemagnetică.

Manta exterioară: grosimea mantalei, proprietatea materialului trebuie să fie conform IEC 60502 și GB/T 12706.

Cablu ignifug: Se va utiliza material de înveliș exterior PVC ignifug. Calitățile ignifuge pot fi clasificate în trei categorii: Bunch A, B și C.

Cablu rezistent la foc: Două straturi de bandă Mica vor fi înfășurate în jurul conductorului.

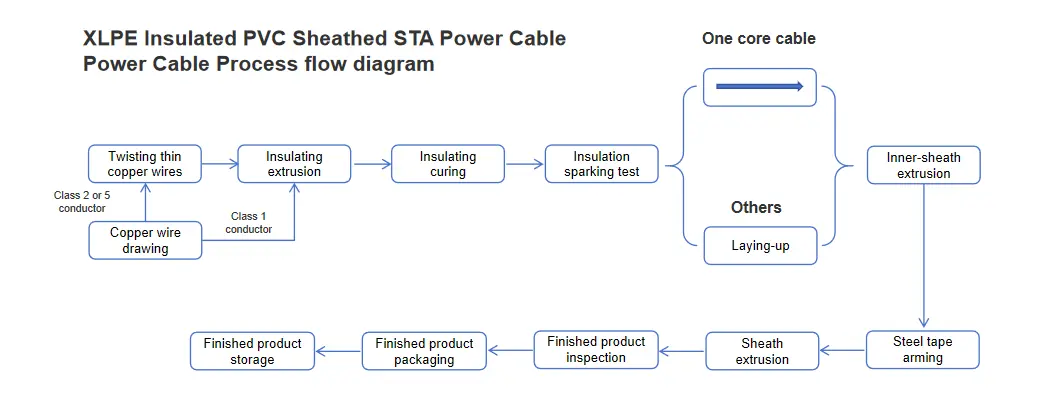

Diagrama fluxului procesului

Xlpe Insulated Pvc Sheathed Sta Power Cable

Aplicarea produsului

Cablu de alimentare cu bandă de oțel învelită PVC reticulat izolat cu polietilenă, deoarece acest cablu cu bandă de protecție de oțel, potrivit pentru rețeaua de distribuție sau echipamente industriale pentru transportul de energie. Poate fi îngropat direct în subteran, poate fi instalat în șanț sau pod de cablu, cablul poate rezista la o anumită presiune, dar nu poate rezista la tensiune.

Conditii de instalare a produsului:

Temperatura ambiantă a instalării cablurilor Pentru cablurile cu izolație PVC sau manta PVC sau manta ignifugă fără halogeni, temperatura ambiantă în timpul instalării nu trebuie să fie mai mică de 0℃.

Raza minimă de îndoire pentru instalarea cablului

proiect	cablu unic		cablu cu mai multe fire
proiect	neblindată	blindat	neblindată	blindat
Raza de curbură minimă a cablului la instalare	20D	15D	15D	12D
Raza minimă de îndoire a cablurilor în apropierea cutiilor de conexiuni și a terminalelor	15D	12D	12D	10D
Notă: D este diametrul exterior al cablului

Parametru de performanță

Tensiune nominală: 0,6/1 kV

Tensiune de testare: 3,5 kV timp de 5 minute, nu a avut loc nicio defecțiune

Temperatura de lucru: -0ºC până la +90ºC

Temperatura de scurtcircuit: +250 ºC

Capacitate de purtare a curentului în amperi (A)

Tensiune nominală 0,6/1kV cablu de alimentare cu izolație XLPE
capacitatea de purtare a curentului în amperi (A)
Temperatura mediului: în aer: 40℃, în sol: 25℃
Temperatura conductorului: 90℃
Coeficient de rezistență termică a solului: 1.0k·m/W
Tip	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Numărul de miez	Un singur miez				Miezuri multiple
Aria secțiunii transversale, mm²	În aer		În pământ		În aer		În pământ
Aria secțiunii transversale, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Notă: Armura cablurilor cu un singur conductor este realizată din materiale nemagnetice.
