Cablu de alimentare SWA izolat din PVC

În calitate de producător profesionist de cablu de alimentare SWA cu înveliș PVC izolat XLPE, Beida Group are peste trei decenii de experiență. Acest cablu poate fi așezat orizontal sau vertical și poate rezista la anumite presiuni și tensiuni. Acesta este utilizat în principal pentru instalarea verticală a cablurilor de clădiri înalte, zone de munte cu căderi mari etc., pentru transmiterea energiei de joasă tensiune.

Trimite o anchetă

Descriere produs

Cablul de alimentare SWA cu înveliș PVC izolat XLPE este compus dintr-un conductor de cupru T1R, izolație XLPE, bandă de înveliș din PVC, armătură din oțel și manta din PVC.

Tipurile de cablu comune sunt YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC/.

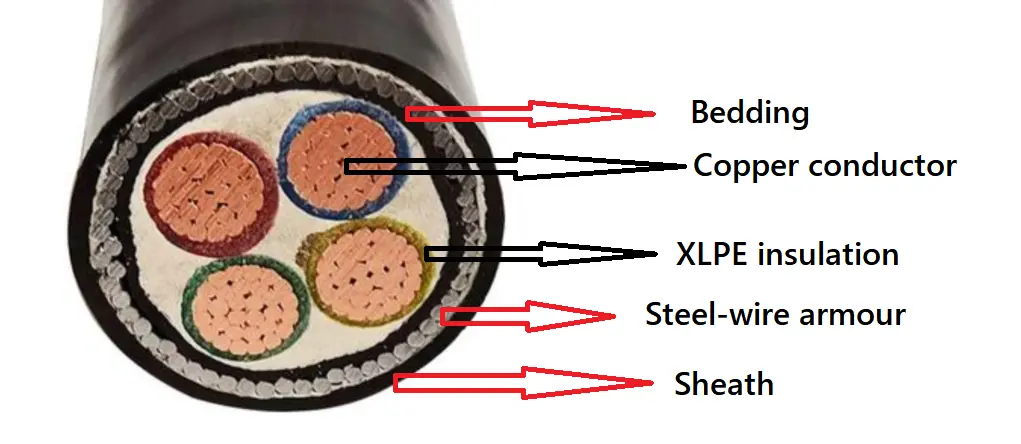

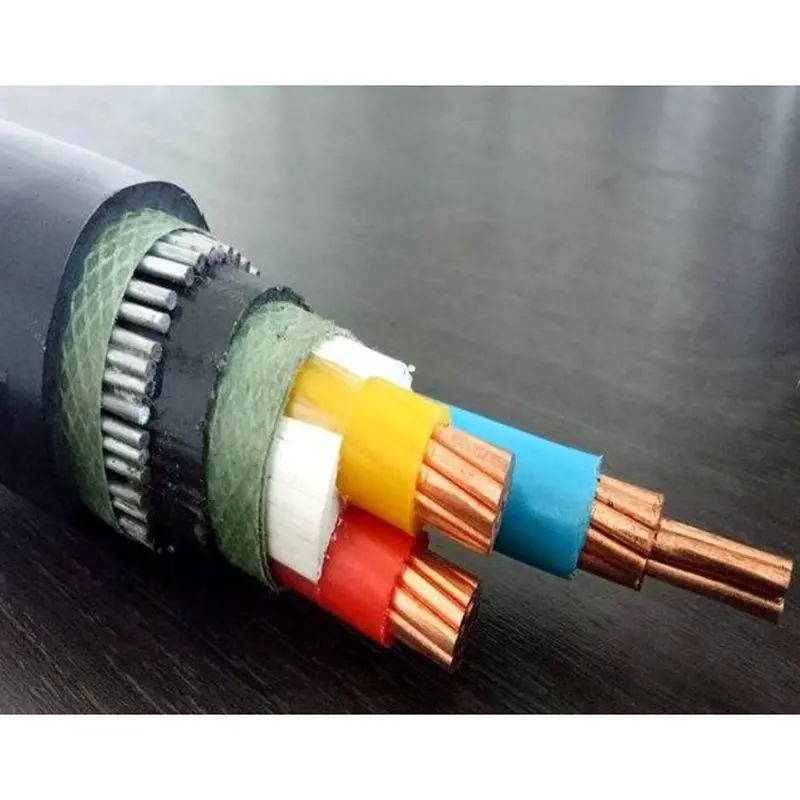

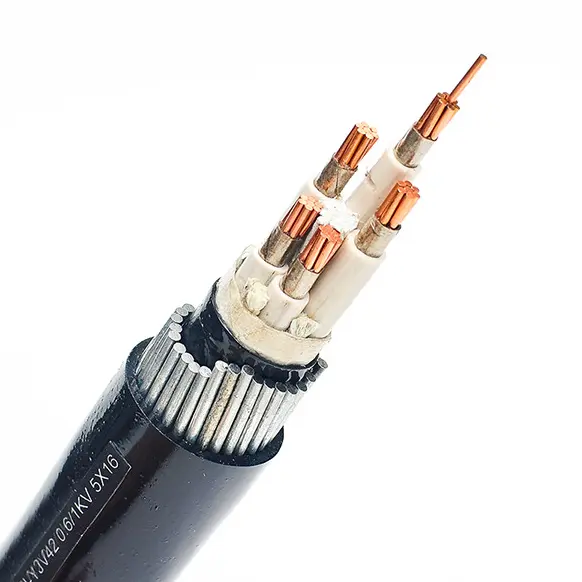

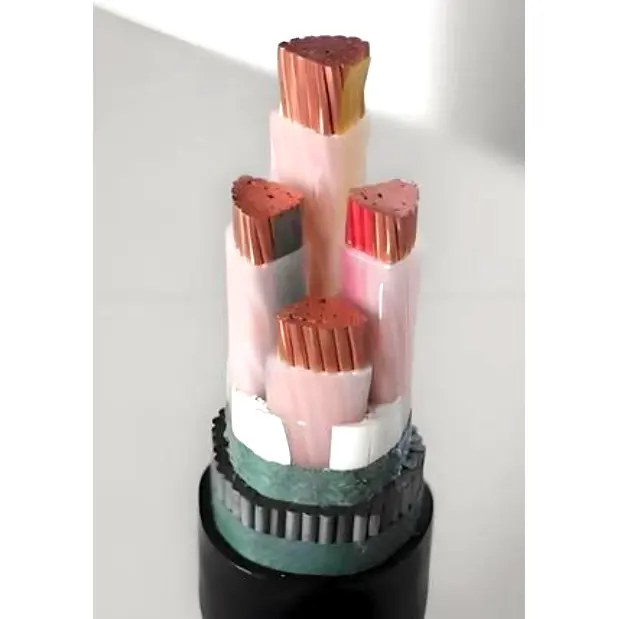

Structura produsului

Xlpe Insulated Pvc Sheathed Swa Power Cable

Cablul de alimentare SWA cu înveliș PVC izolat XLPE este compus dintr-un conductor de cupru T1R, izolație XLPE, bandă de înveliș din PVC, armătură din oțel și manta din PVC.

Conductor: conductor din cupru sau aluminiu, rotund sau în formă, clasa 2 conform IEC 60228

și GB/T 3956-2008, pentru aria secțiunii transversale nu este mai mare de 6 mm², o rotundă solidă

poate fi utilizat conductor, Clasa 1 la IEC 60228 și GB/T 3956-2008.

Izolație: grosimea izolației, proprietatea materialului trebuie să fie conform IEC 60502 și GB/T 12706.

Culoare miez: 1 miez: roșu sau galben sau verde sau albastru sau negru

2 miezuri: rosu, albastru sau rosu, negru

3 miezuri: galben, verde, roșu sau roșu, galben, albastru

4 nuclee: galben, verde, roșu, albastru sau roșu, galben, albastru, negru

5 nuclee: galben, verde, roșu, albastru, negru sau roșu, galben, albastru, negru, verde

Peste 5 miezuri: miezuri albe cu număr negru sau panglică de culoare diferită

Acoperiri interioare: Acoperirile interioare pot fi extrudate sau lepuite. Materialele trebuie să fie adecvate pentru temperatura de funcționare a cablului și compatibile cu materialul izolator.

Armura din fire de oțel: În cablurile cu mai multe fire, armura va fi aplicată pe un înveliș interior care respectă firele de oțel. Cablurile cu un singur conductor pentru utilizare pe a.c. sistemele vor consta din fire de oțel nemagnetice.

Manta exterioară: grosimea mantalei, proprietatea materialului trebuie să fie conform IEC 60502 și GB/T 12706.

Cablu ignifug: Se va utiliza material de înveliș exterior PVC ignifug. Calitățile ignifuge pot fi clasificate în trei categorii: Bunch A, B și C.

Cablu rezistent la foc: Două straturi de bandă Mica vor fi înfășurate în jurul conductorului.

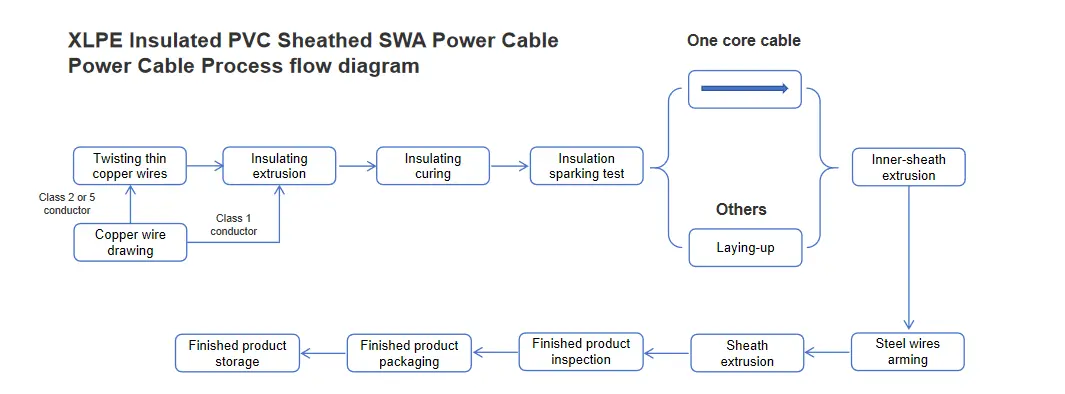

Diagrama fluxului procesului

Xlpe Insulated Pvc Sheathed Swa Power Cable

Parametru de performanță

Tensiune nominală: 0,6/1 kV

Tensiune de testare: 3,5 kV timp de 5 minute, nu a avut loc nicio defecțiune

Temperatura de lucru: -5ºC până la +90ºC

Temperatura de scurtcircuit: +250 ºC

Raza de îndoire minimă de îndoire: 15* OD;

Raza de îndoire statică minimă: 10* OD;

Testul cablului:

1. Testul de rezistență al conductorului DC: rezistența conductorului DC de 20ºC trebuie să respecte GB/T 3956-2008, IEC 60228.

2. Test de tensiune AC: 3.5kV/5min, fără defecțiuni.

Test de eșantionare:

1. Inspecția structurii conductorului: trebuie să respecte cerințele tehnice ale GB/T 3956-2008, IEC 60228.

2. Dimensiunea izolației, căptușelii, armăturii din bandă de oțel și structurii tecii trebuie să respecte cerințele GB/T 12706.1-2020, IEC 60502.1.

Test de alungire termică:

Procedurile de eșantionare și de testare trebuie să respecte prevederile GB/T 2951.21-2008, IEC 60811-2-1, Capitolul 9, iar rezultatele trebuie să fie conforme cu prevederile GB/T 12706.1-2020, IEC 60502.1.

Test de tip:

Testul de performanță mecanică și fizică a izolației și a mantalei trebuie să respecte cerințele GB/T 12706.1-2020 și IEC 60502.1.

Performanța electrică trebuie să respecte GB/T 12706.1-2020, IEC 60502.1

Testul de ardere cu un singur cablu trebuie să respecte GB/T 19666-2019, IEC 60332.

Testul de ignifugare în pachet al cablului îndeplinește cerințele GB/T 19666-2019, IEC 60332.

Testul de rezistență la foc al cablurilor trebuie să respecte cerințele GB/T 19666-2019 și IEC 60331.

Capacitate de purtare a curentului în amperi (A)

Tensiune nominală 0,6/1kV cablu de alimentare cu izolație XLPE
capacitatea de purtare a curentului în amperi (A)
Temperatura mediului: în aer: 40℃, în sol: 25℃
Temperatura conductorului: 90℃
Coeficient de rezistență termică a solului: 1,0k·m/W
Tip	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Numărul de miez	Un singur miez				Miezuri multiple
Aria secțiunii transversale, mm²	În aer		În pământ		În aer		În pământ
Aria secțiunii transversale, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Notă: Armura cablurilor cu un singur conductor este realizată din materiale nemagnetice.
