Cablu de alimentare BS 5467

Cumpărați Cablu de alimentare BS 5467 de la fabrica Tianjin Beida, vă putem oferi prețuri directe din fabrică. Acest tip de cablu este conform standardelor britanice și poate fi folosit pentru liniile de alimentare și control. Este protejat de armătură din sârmă de oțel și poate rezista la anumite forțe de tracțiune și compresiune. Poate fi folosit în interiorul clădirilor sau îngropat direct sub pământ.

Trimite o anchetă

Descriere produs

Acest cablu de alimentare standard BS 5467 este bine proiectat și complet funcțional, potrivit atât pentru alimentarea cu energie, cât și pentru liniile de control, oferind o soluție de transmisie a energiei stabilă și fiabilă pentru diverse aplicații industriale și civile. Armura sa unică de sârmă de oțel este un punct important. Acest design nu numai că îmbunătățește rezistența mecanică a cablului, permițându-i să reziste la forțele de tracțiune și compresiune și să reziste eficient la deteriorarea fizică externă, dar, de asemenea, îmbunătățește semnificativ durabilitatea și durata de viață, menținând funcționarea stabilă chiar și în medii dure.

Cablul de alimentare BS 5467 de la Tianjin Beida se laudă, de asemenea, cu o adaptabilitate excelentă la mediu. Fie pentru cablarea interioară în clădiri înalte sau pentru proiecte subterane complexe, acest cablu se ocupă de toate cu ușurință. În interiorul clădirilor, se integrează perfect în diverse stiluri de decor, oferind atât estetică, cât și practic; în timp ce atunci când este îngropat sub pământ, rezistența superioară la coroziune și apă asigură că cablul rămâne neafectat de factorii de mediu în timpul îngropării pe termen lung, oferind o transmisie continuă și stabilă a puterii.

Structura produsului

Bs 5467 Power Cable

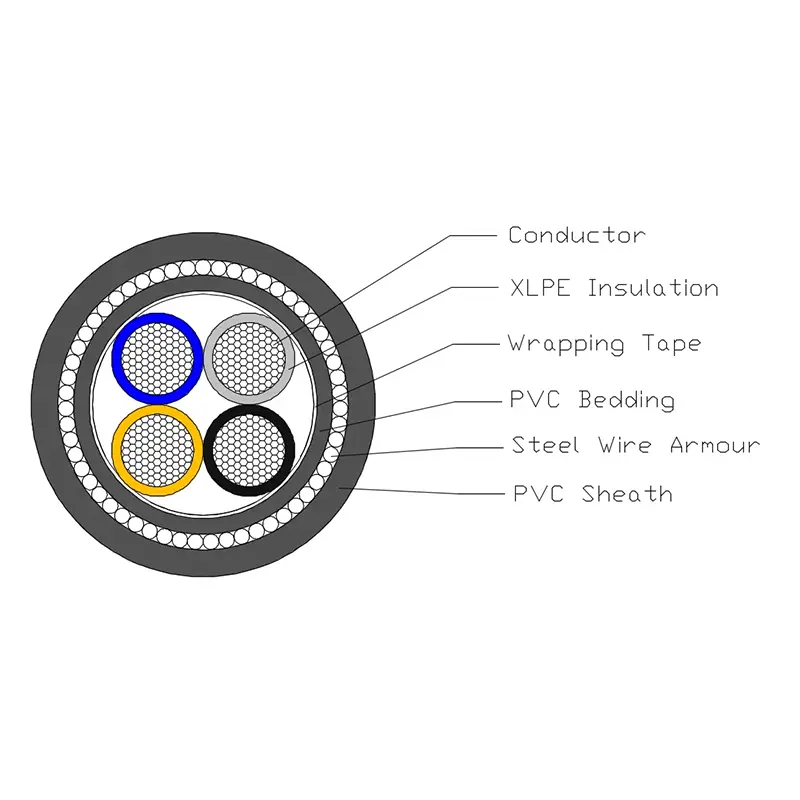

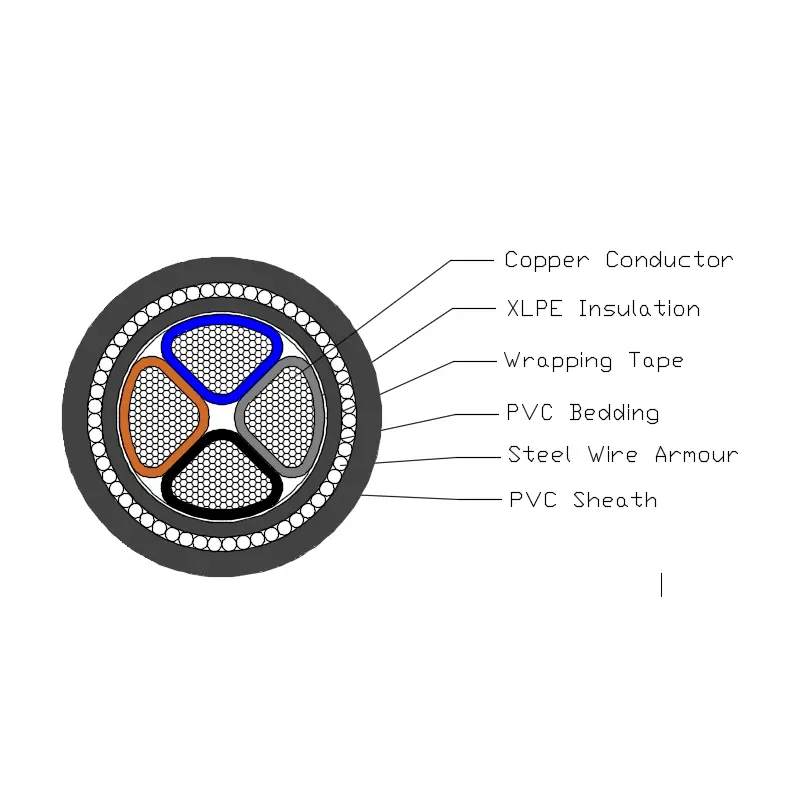

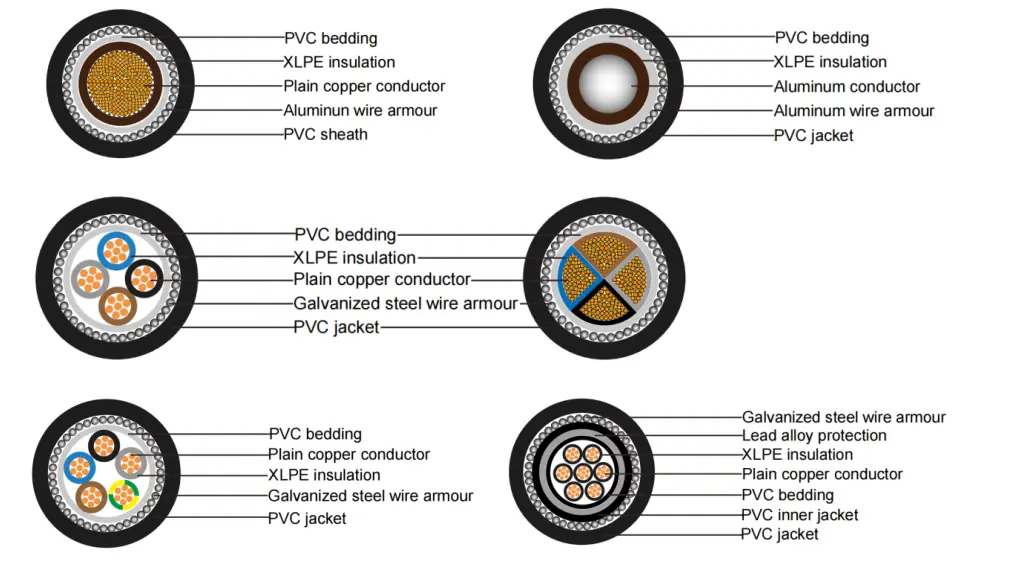

Cablul de alimentare SWA cu înveliș PVC izolat XLPE este compus dintr-un conductor de cupru T1R, izolație XLPE, așternut din PVC, armătură din oțel și manta din PVC.

Conductor: Conductor solid din cupru sau aluminiu, circular sau în formă, clasa 2 conform BS EN 60228.

Izolație: XLPE tip GP8 conform BS 7655-1.3

Culoare miez: 1 miez: naștere sau albastru

2 miezuri: născuți, albastru

3 nuclee: născuți, negru, gri

4 nuclee: albastru, naștere, negru, gri

5 nuclee:verde/galben, albastru, naștere, negru, gri

Peste 5 miezuri: miezuri albe cu număr negru

Așternut: Așternutul trebuie să fie din material polimeric extrudat în conformitate cu temperatura de funcționare a cablului.

Armătură din fire de oțel: Cablu unic: armătură din sârmă de aluminiu

Cablu multinucleu: armătură din sârmă de oțel

Învelișul exterior: Învelișul trebuie să fie din material PVC extrudat conform tipului 9 specificat în BS 7655-4.2.

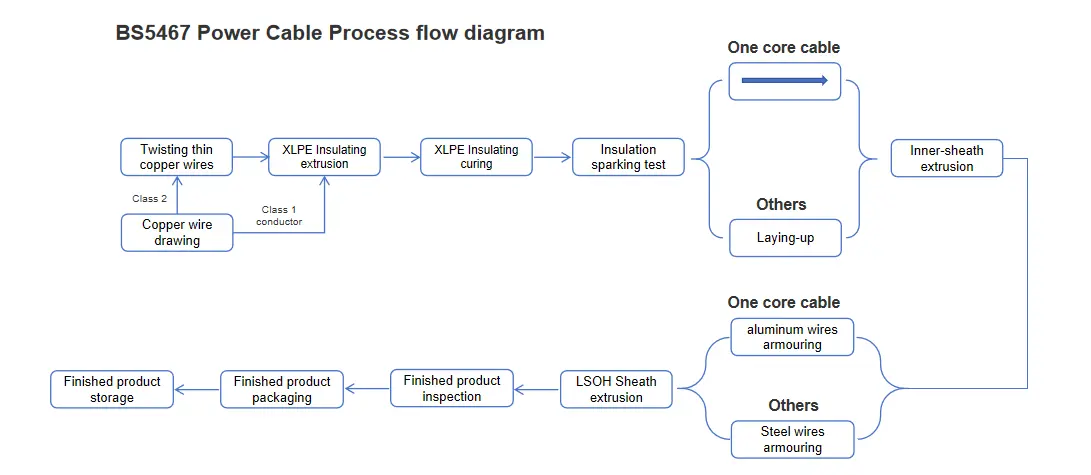

Diagrama fluxului procesului

Bs 5467 Power Cable

Parametru de performanță

Cablul de alimentare BS 5467 posedă parametri de performanță electrică și fizică clar definiți. Tensiunea sa nominală este setată la două niveluri: 600kV și 1000kV, îndeplinind cerințele de tensiune în diferite scenarii. În testele de siguranță electrică, produsul a rezistat la o tensiune de testare de 3,5 kV timp de 5 minute fără nicio defecțiune, demonstrând pe deplin fiabilitatea performanței sale de izolație electrică. În ceea ce privește adaptabilitatea la temperatură, acest produs are o gamă largă de temperatură de funcționare și poate funcționa stabil în medii de la 0℃ la +90℃. Între timp, temperatura sa de scurtcircuit poate ajunge la +250℃, demonstrând o rezistență excelentă la temperaturi înalte. În plus, acest produs are o flexibilitate remarcabilă, cu o rază de îndoire minimă de 12 ori diametrul său exterior, facilitând instalarea și cablarea în diferite medii complexe. În ceea ce privește rezistența la flacără, acest produs îndeplinește standardul BS EN 60332-1-2 de evaluare a ignifugului, reducând eficient riscul de incendiu.

Test de cablu

Teste de rutină ale cablurilor

Test de rezistență DC al conductorului: Efectuați testul de rezistență DC al conductorului la 20ºC. Valoarea măsurată a rezistenței DC a conductorului trebuie să respecte cu strictețe cerințele relevante ale secțiunii 2 din standardul BS EN 60228.

Testarea tensiunii cablului electric: Aplicați o tensiune de 3500 V cablului timp de 5 minute. În timpul acestui proces, cablul nu ar trebui să sufere nicio defecțiune.

Teste de eșantionare

Inspecția structurii conductorului: Structura conductorului trebuie să respecte pe deplin cerințele tehnice specificate în BS EN 60228.

Inspecție dimensională: Dimensiunile izolației cablului, căptușelii interioare, armăturii și mantalei cablului trebuie să îndeplinească toate cerințele specifice din Tabelul 3 din BS 5467.

Test de ardere cu un singur cablu: Rezultatele testului de ardere cu un singur cablu trebuie să respecte cerințele BS EN 60332-1-2.

Testare de tip

Performanța de izolație: Performanța de izolație a cablului trebuie să îndeplinească cerințele specificate în BS 7655-1-3.

Performanța căptușelii interioare: Performanța căptușelii interioare trebuie să respecte cerințele relevante ale clauzei 9.2 din BS 5467.

Performanța mantalei: Performanța mantalei trebuie să îndeplinească cerințele specificate în BS 7655-4-2.

Testarea de compatibilitate: Rezultatele testului de compatibilitate trebuie să fie conforme cu cerințele din anexa C din BS 5467.

Testul de contracție a izolației: Testul de contracție a izolației trebuie să respecte cerințele clauzei 18.3 din BS 5467, iar metoda de testare trebuie efectuată în conformitate cu BS EN 60811-502.

Testul de contracție a tecii: Testul de contracție a tecii trebuie să respecte cerințele clauzei 18.6 din BS 5467.

Testul de rezistență la rupere a tecii: Testul de rezistență la rupere a tecii trebuie să îndeplinească cerințele din anexa D din BS 5467.

Dimensiunea structurii

Rezistența maximă a conductorului și a armurii
pentru cablu unic la 20 ℃
Tip	Rezistență maximă la 20 ℃
Aria secțiunii transversale nominale a conductorului	Conductor		Armura din sarma de aluminiu
Aria secțiunii transversale nominale a conductorului	Cupru	Aluminiu	Cabluri cu conductor torsionat de cupru	Cabluri cu conductor torsionat din aluminiu
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Rezistența maximă a conductorului și a armurii
pentru cablu de la 2 la 5 fire la 20 ℃
Tip	Rezistență maximă la 20 ℃
Aria secțiunii transversale nominale a conductorului	Conductor		Armura din sarma de otel
	Cupru	Aluminiu	Cabluri cu conductor torsionat de cupru
	Cupru	Aluminiu	2 miez	3 miez	4 miez	5 miez
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Capacitate de purtare a curentului în amperi (A)

Tensiune nominală 0,6/1kV cablu de alimentare cu izolație XLPE
capacitatea de purtare a curentului în amperi (A)
Temperatura mediului: în aer: 40℃, în sol: 25℃
Temperatura conductorului: 90℃
Coeficient de rezistență termică a solului: 1.0k·m/W
Tip	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Numărul de miez	Un singur miez				Miezuri multiple
Aria secțiunii transversale, mm²	În aer		În pământ		În aer		În pământ
Aria secțiunii transversale, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Notă: Armura cablurilor cu un singur conductor este realizată din materiale nemagnetice.
