Cablu de alimentare BS 6346

Tianjin Beida este un producător și furnizor de cablu de alimentare din China BS 6346. Acest tip de cablu poate fi folosit pentru liniile de alimentare și control în sistemele de joasă tensiune. Cablul este izolat și învelit cu PVC și protejat cu armătură din sârmă de oțel. Cablul poate rezista la tensiune și presiune. Poate fi instalat în interiorul clădirilor sau îngropat direct sub pământ.

Trimite o anchetă

Descriere produs

În calitate de producător profesionist, cablul de alimentare BS 6346 de la Beida adoptă materiale avansate de izolație și înveliș din PVC, cu design de armătură din sârmă de oțel, care poate rezista în mod eficient tensiunii și presiunii externe pentru a asigura o funcționare stabilă pe termen lung a cablului. Cablurile de alimentare BS 6346 oferă un nivel ridicat de siguranță și stabilitate, indiferent dacă sunt instalate în interiorul clădirilor sau îngropate direct sub pământ. Conductorul său de cupru, perna din PVC și armura din sârmă de oțel permit cablului să reziste la presiunea fizică în medii complexe, să asigure funcționarea normală a sistemelor de alimentare și să rezolve problema că cablurile de alimentare tradiționale sunt ușor deteriorate în medii dure.

Structura produsului

Bs 6346 Power Cable

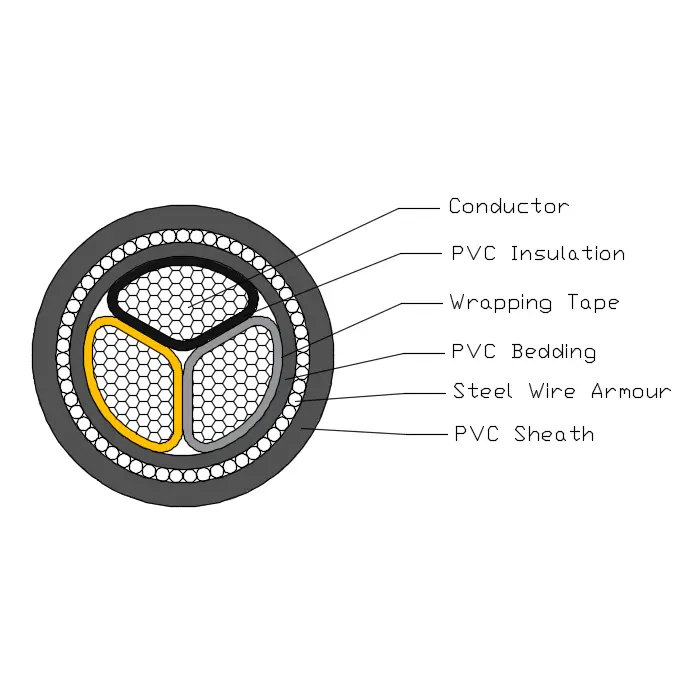

Cablul de alimentare BS 6346 este compus dintr-un conductor de cupru T1R, izolație PVC, așternut din PVC, armătură din oțel și manta din PVC.

Conductor: Conductor solid din cupru sau aluminiu, circular sau în formă, clasa 2 conform BS EN 60228.

Izolație: PVC tip GP8 conform BS 7655-1.3

Culoare miez: 1 miez: naștere sau albastru

2 miezuri: născuți, albastru

3 nuclee: născuți, negru, gri

4 nuclee: albastru, naștere, negru, gri

5 nuclee:verde/galben, albastru, naștere, negru, gri

Peste 5 miezuri: miezuri albe cu număr negru

Așternut: Așternutul trebuie să fie din material polimeric LSOH extrudat în conformitate cu temperatura de funcționare a cablului.

Armătură din fire de oțel: Cablu unic: armătură din sârmă de aluminiu

Cablu multinucleu: armătură din sârmă de oțel

Învelișul exterior: învelișul trebuie să fie din material PVC extrudat tip TM1 specificat în BS 7655.

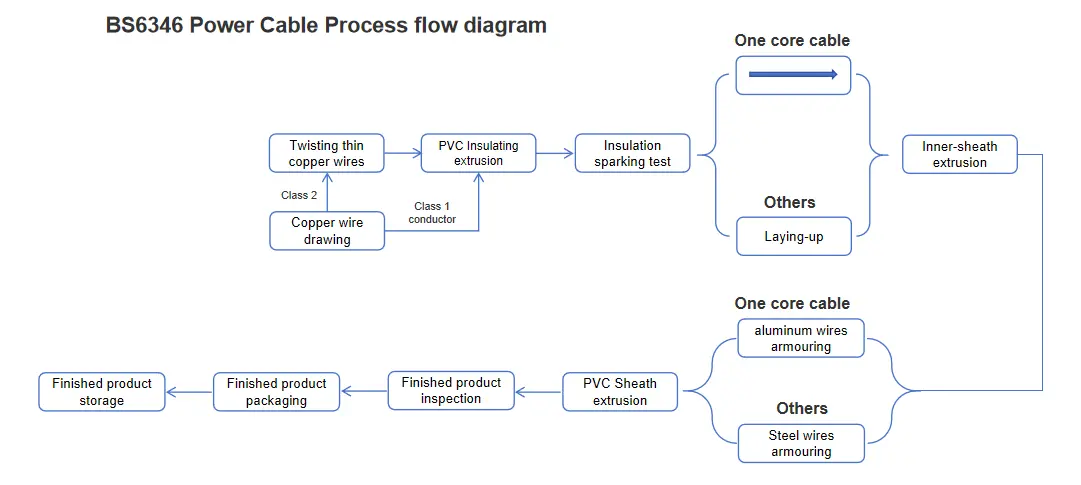

Diagrama fluxului procesului

Bs 6346 Power Cable

Parametru de performanță

Tensiune nominală: 600/1000kV

Tensiune de testare: 3,5 kV timp de 5 minute, nu a avut loc nicio defecțiune

Temperatura de lucru: 0ºC până la +60ºC

Temperatura de scurtcircuit: +160 ºC

Raza de îndoire minimă: 12* OD;

Ignifug: BS EN 60332-1-2

echipamente de producție și inspecție

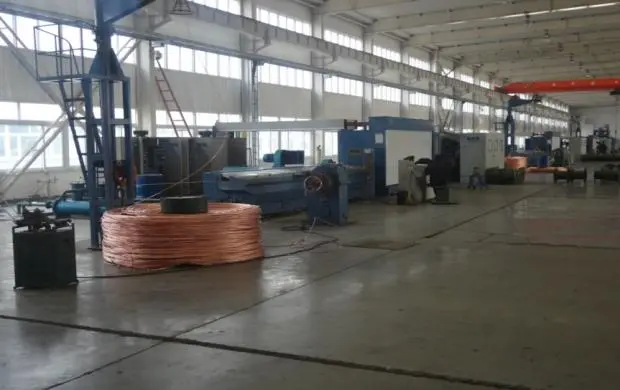

mașină de desenat

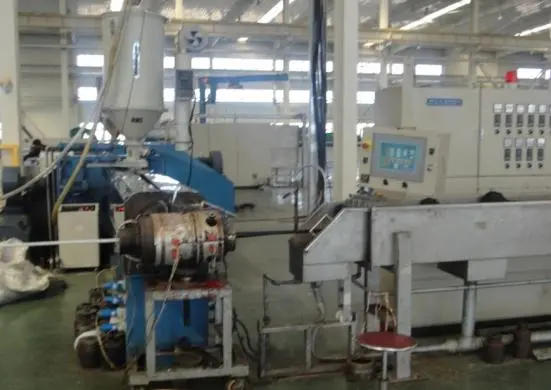

extruder izolator

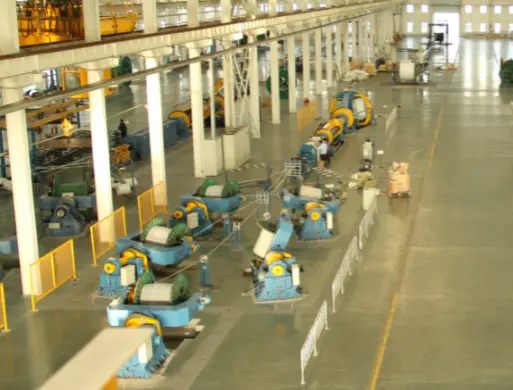

cablu-formator

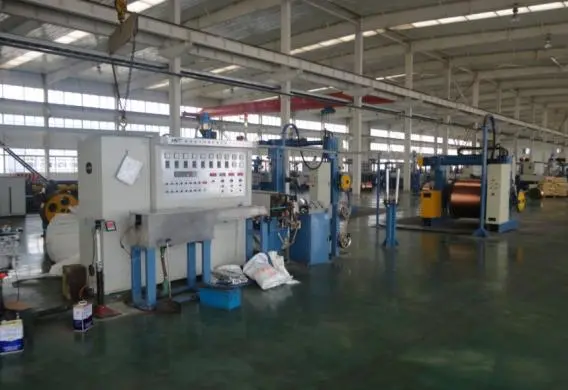

extruder cu teaca

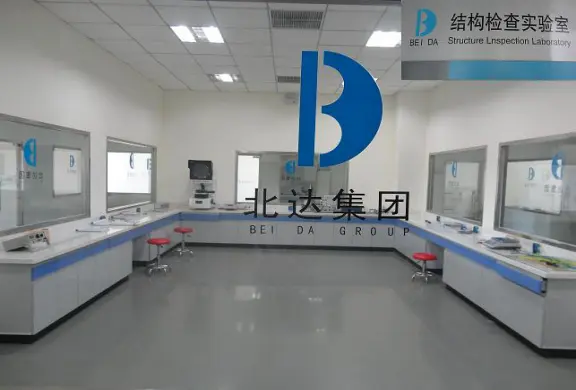

laborator de performante structurale si electrice

camera de imbatranire termica

Capacitate de purtare a curentului în amperi (A)

Tensiune nominală 0,6/1kV izolație PVC cablu de alimentare capacitate de purtare a curentului în amperi (A) Temperatura ambiantă: în aer: 40℃, în sol: 25℃ Temperatura conductorului: 70℃ Coeficient de rezistență termică a solului: 1,0k·m/W
Tensiune nominală 0,6/1kV izolație PVC cablu de alimentare capacitate de purtare a curentului în amperi (A) Temperatura ambiantă: în aer: 40℃, în sol: 25℃ Temperatura conductorului: 70℃ Coeficient de rezistență termică a solului: 1,0k·m/W
Tip	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Numărul de miez	Un singur miez				Miezuri multiple
Aria secțiunii transversale, mm²	În aer		În pământ		În aer		În pământ
Aria secțiunii transversale, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Notă: Armura cablurilor cu un singur conductor este realizată din materiale nemagnetice.
