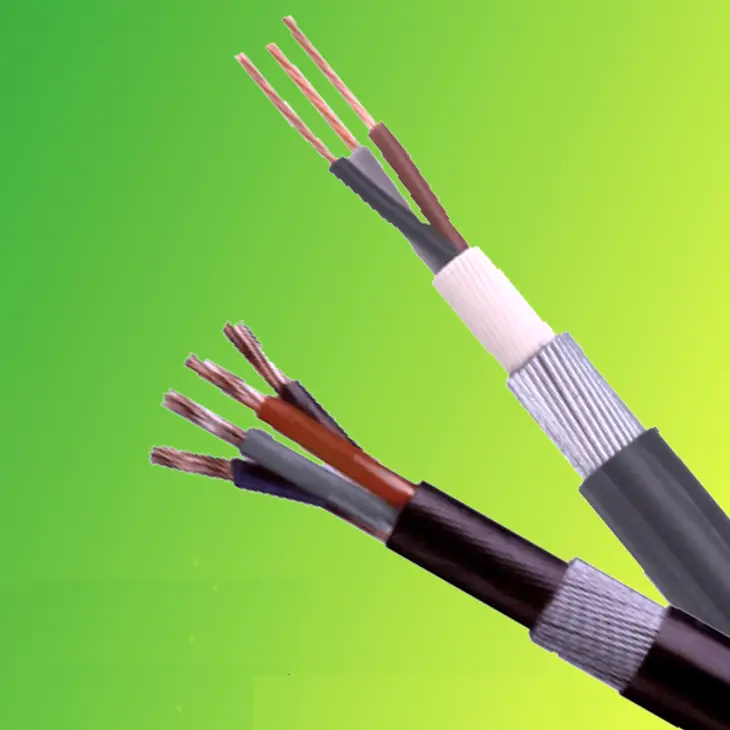

Cablu de alimentare BS 6724

Pentru a obține prețuri directe din fabrică la cablul de alimentare BS 6724, puteți alege Beida ca furnizor. Acest tip de cablu este conform standardelor britanice și poate fi folosit pentru liniile de alimentare și control. Cablul este protejat de o manta fara halogeni, cu emisii reduse de fum. În caz de incendiu, acest cablu produce foarte puțin fum, iar fumul este netoxic. Este potrivit pentru utilizare în zone dens populate și poate fi instalat în interiorul clădirilor sau îngropat direct sub pământ.

Trimite o anchetă

Descriere produs

Beida este un furnizor profesionist de cabluri și fire în China. În ceea ce privește structura produsului, cablul nostru de alimentare BS 6724 utilizează izolație din polietilenă reticulata (XLPE) și o manta de poliolefină fără halogen, cu emisii reduse de fum, combinată cu un strat de armătură din sârmă de oțel galvanizat, formând un sistem de protecție multistrat. Învelișul fără halogeni și cu emisii reduse de fum are avantaje semnificative de siguranță; atunci când este expus la foc, nu numai că eliberează cantități extrem de scăzute de fum, reducând impactul fumului asupra transmisiei luminii ambientale și asigurând vizibilitatea de evacuare, dar produce și fum netoxic și necoroziv, prevenind rănile secundare și satisfacând pe deplin nevoile de siguranță ale zonelor dens populate.

Cablurile sunt disponibile într-o varietate de specificații, de la un singur conductor la 48 de fire. Conductoarele sunt fabricate din cupru recoapt de înaltă calitate, oferind o conductivitate excelentă. Stratul de izolație are o rezistență ridicată de izolație și a fost supus testării tensiunii de rezistență pentru a asigura funcționarea în siguranță. Fie pentru transmiterea energiei în fabrici industriale, cablare în clădiri înalte sau distribuție a energiei în conducte subterane, cablurile de alimentare Tianjin Beida BS 5467 oferă soluții fiabile, construind o barieră de siguranță solidă pentru transmisia de energie cu calitate profesională.

Structura produsului

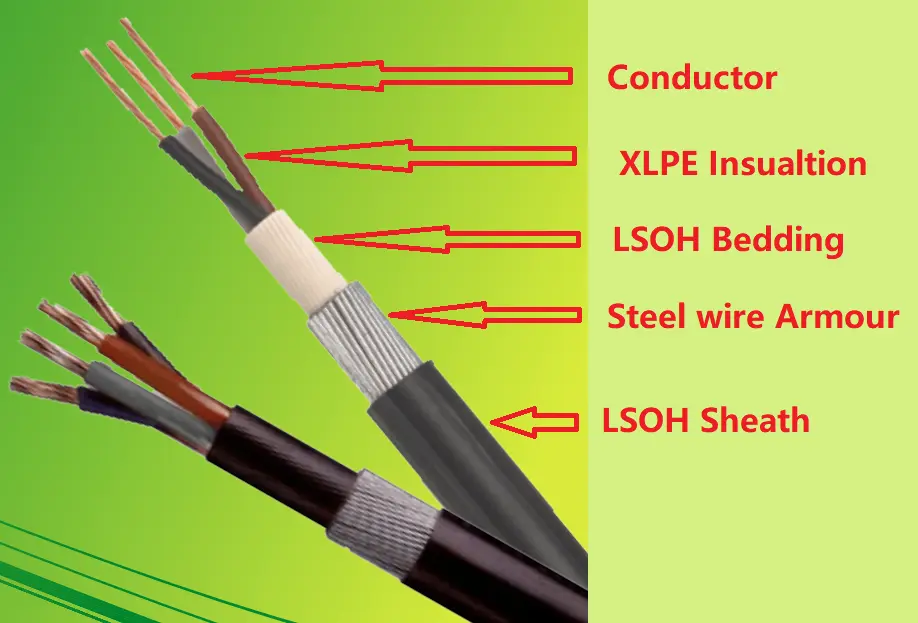

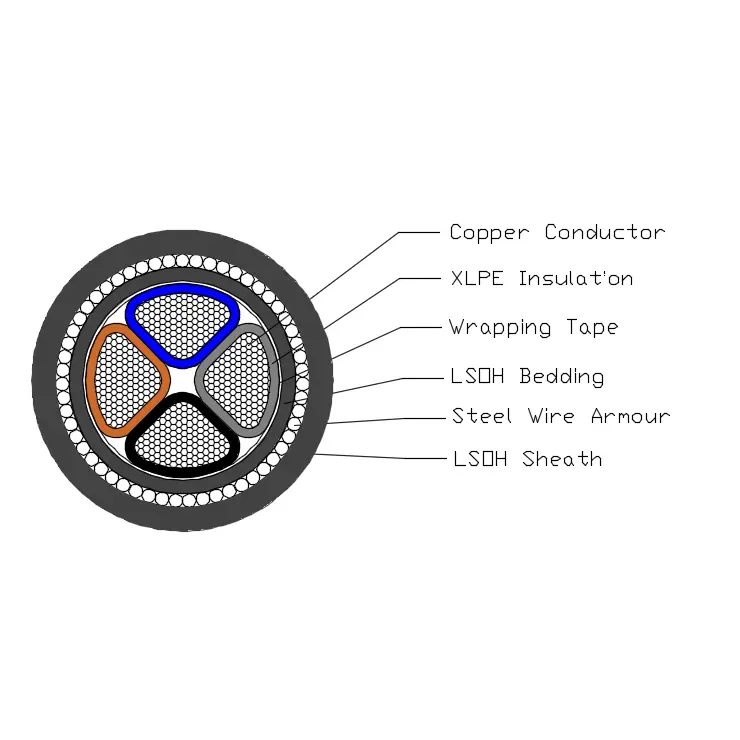

Cablul de alimentare BS 6724 este compus dintr-un conductor de cupru T1R, izolație XLPE, așternut din PVC, armătură din oțel și manta LSOH.

Conductor: Conductor solid din cupru sau aluminiu, circular sau în formă, clasa 2 conform BS EN 60228.

Izolație: XLPE tip GP8 conform BS 7655-1.3

Culoare miez: 1 miez: naștere sau albastru

2 miezuri: născuți, albastru

3 nuclee: născuți, negru, gri

4 nuclee: albastru, naștere, negru, gri

5 nuclee:verde/galben, albastru, naștere, negru, gri

Peste 5 miezuri: miezuri albe cu număr negru

Așternut: Așternutul trebuie să fie din material polimeric LSOH extrudat în conformitate cu temperatura de funcționare a cablului.

Armătură din fire de oțel: Cablu unic: armătură din sârmă de aluminiu

Cablu multinucleu: armătură din sârmă de oțel

Învelișul exterior: Învelișul trebuie să fie din material extrudat LSOH specificat în BS 7655-6.1.

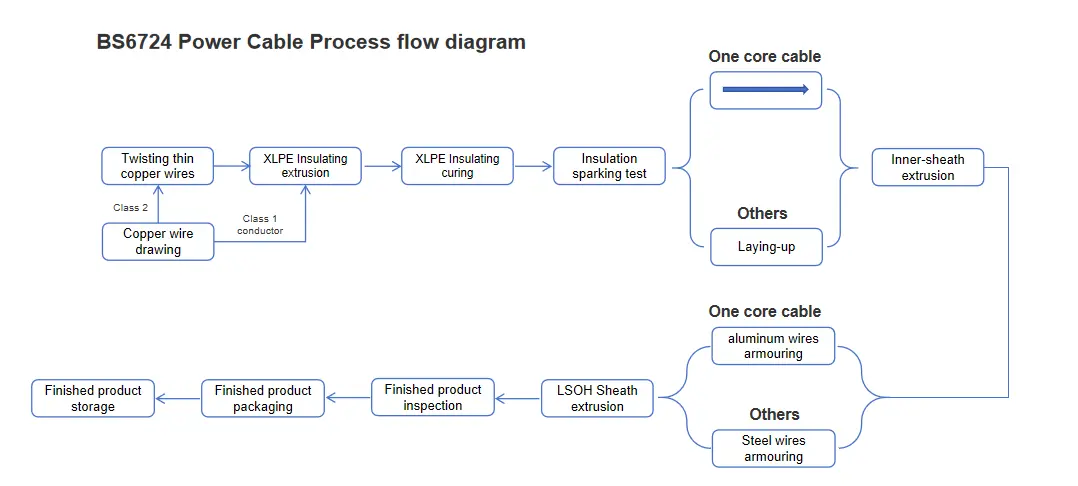

Diagrama fluxului procesului

Parametru de performanță

Cablul de alimentare BS 6724 are o tensiune nominală de 600/1000kV, atenuând cu ușurință cerințele de funcționare de înaltă tensiune ale vehiculelor. A rezistat unui test riguros de stres de 5 minute cu o tensiune de 3,5 kV fără nicio defecțiune, demonstrând performanțe stabile și fiabile de izolație.

Produsul are o gamă largă de temperaturi de funcționare, de la 0℃ la +90℃. Chiar și în medii cu temperaturi extreme ridicate, poate rezista la temperaturi de până la +250 ℃ în condiții de scurtcircuit, făcându-l potrivit pentru diverse aplicații VGA.

Este extrem de flexibil, cu o rază de îndoire minimă de 12 ori diametrul său exterior, permițând cablarea flexibilă și ușoară, indiferent de spațiul de instalare. În plus, nivelul său de emisie de lumină îndeplinește standardele BS EN 60332-1-2, performanța sa fără halogeni este certificată de IEC 60754 și EN 50267, iar densitatea fumului îndeplinește cerințele IEC 61034 și EN 50268, maximizând siguranța și protecția mediului.

Dimensiunea structurii

Rezistența maximă a conductorului și a armurii
pentru cablu unic la 20 ℃
Tip	Rezistență maximă la 20 ℃
Aria secțiunii transversale nominale a conductorului	Conductor		Armura din sarma de aluminiu
Aria secțiunii transversale nominale a conductorului	Cupru	Aluminiu	Cabluri cu conductor torsionat de cupru	Cabluri cu conductor torsionat din aluminiu
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Rezistența maximă a conductorului și a armurii
pentru cablu de la 2 la 5 fire la 20 ℃
Tip	Rezistență maximă la 20 ℃
Aria secțiunii transversale nominale a conductorului	Conductor		Armura din sarma de otel
	Cupru	Aluminiu	Cabluri cu conductor torsionat de cupru
	Cupru	Aluminiu	2 miez	3 miez	4 miez	5 miez
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Capacitate de purtare a curentului în amperi (A)

Tensiune nominală 0,6/1kV cablu de alimentare cu izolație XLPE
capacitatea de purtare a curentului în amperi (A)
Temperatura mediului: în aer: 40℃, în sol: 25℃
Temperatura conductorului: 90℃
Coeficient de rezistență termică a solului: 1,0k·m/W
Tip	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Numărul de miez	Un singur miez				Miezuri multiple
Aria secțiunii transversale, mm²	În aer		În pământ		În aer		În pământ
Aria secțiunii transversale, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Notă: Armura cablurilor cu un singur conductor este realizată din materiale nemagnetice.
