Cablu MV neblintat, izolat XLPE

De la înființarea sa în 1989, Beida Group a devenit un producător de referință în domeniul cablurilor de alimentare în China, în virtutea anilor de acumulare în industrie și a tehnologiei excelente. Fiind o companie cu o capacitate profundă de cercetare și dezvoltare și o experiență bogată în industrie, cablurile noastre XLPE izolate PVC neblindate MV sunt utilizate pe scară largă în rețelele electrice urbane, întreprinderile industriale și miniere și clădirile înalte pentru stabilitatea lor ridicată și eficiență ridicată. Cu un sistem strict de control al calității și o cooperare pe termen lung cu Universitatea Tsinghua, Universitatea Nankai și alte unități autorizate, produsele noastre au fost foarte recunoscute de piață, oferind clienților soluții sigure și fiabile de transmisie a energiei.

Trimite o anchetă

Descriere produs

Tianjin Beida este un producător și furnizor de cablu MV neblindat cu înveliș PVC izolat XLPE din China. Aceste cabluri sunt utilizate pe scară largă în sistemele de alimentare. Acesta servește drept „artera energetică” a rețelelor electrice urbane, a întreprinderilor industriale și miniere și a clădirilor înalte și poate transmite energie electrică de înaltă tensiune de 10,35 kV de la substații la diferite terminale de alimentare.

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Alegerea cablurilor de medie tensiune

1. Selectați în funcție de nivelul de tensiune, nivelul cablului utilizat în mod obișnuit este 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV; 26/35 kV

2. Selectați în funcție de puterea echipamentului sau de curentul transmis, calculați curentul pe care echipamentul trebuie să-l folosească în funcție de puterea echipamentului și apoi selectați în funcție de tabelul de amperaj al cablului. În plus, este necesar să se calculeze căderea de tensiune a cablului folosind lungimea cablului, iar căderea de tensiune nu poate depăși 5%.

Tip cablu	Caracteristici structurale	Scenarii de aplicare	Scena tabu
Cablu MV învelit cu PVC izolat XLPE	Neblindată, ușoară și flexibilă	În interior, tunel, șanț de cabluri, așezarea țevilor	Nu poate rezista la forțe mecanice mari, nu ar trebui să fie îngropat direct în zona de piatră
Cablu MV STA MV izolat XLPE	blindaj cu bandă de oțel	Zone cu rezistență puternică la compresiune, îngropate direct sub pământ și susceptibile la deteriorări mecanice	Nu este potrivit pentru așezarea verticală cu cădere mare (ușor de alunecat)
Cablu MV SWA izolat cu PVC izolat XLPE	Armura fină din sârmă de oțel, rezistență ridicată la tracțiune	Situații de cădere mare (de exemplu, puțuri), mine, sub apă	Cost ridicat, în general așezat la sol fără acest model
LSZH MV CALBES	Fără halogeni, fum redus, ignifug	Clădiri înalte, metrou, spitale și alte locuri cu cerințe ridicate de protecție împotriva incendiilor	-

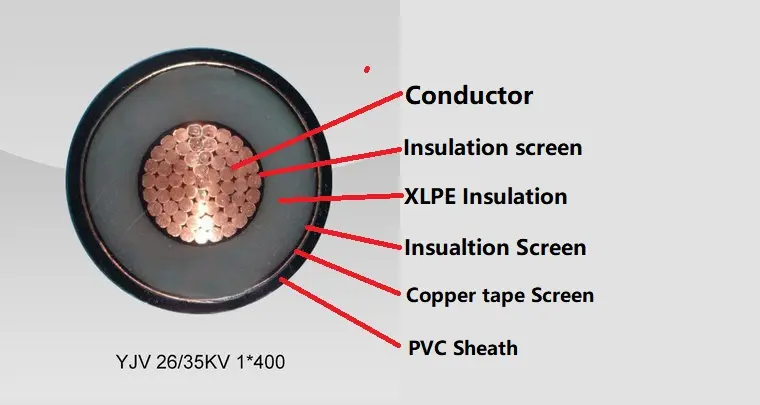

Structura produsului

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Cablul MV neblintat cu înveliș PVC izolat XLPE este compus dintr-un conductor de cupru T1R, izolație XLPE, bandă de ambalare din PVC.

Conductor: conductor din cupru sau aluminiu, rotund sau în formă, clasa 2 conform IEC 60228

și GB/T 3956-2008.

Izolație: izolat XLPE, grosimea izolației, proprietatea materialului trebuie să fie conform IEC 60502-2 și GB/T 12706.2, GB/T 12706.3.

Scut pentru conductor: scutul pentru conductor va fi compus din material nemetalic semiconductor extrudat, iar materialul semiconductor extrudat va fi strâns legat cu izolație.

Scut de izolație: Scutul de izolație va fi compus din strat semiconductor nemetalic și strat metalic. Fiecare miez de sârmă izolat va fi extrudat direct cu un strat semiconductor nemetalic, strâns combinat cu miez de sârmă izolat sau decojit. Apoi, stratul de scut metalic va fi suprapus în exteriorul stratului semiconductor nemetalic și trebuie îndeplinite cerințele IEC 60502-2, GB/T 12706.2 și GB/T 12706.3.

Înveliș exterior: înveliș PVC Grosimea învelișului, proprietatea materialului trebuie să fie conform IEC 60502.2 și GB/T 12706.

Cablu ignifug: Se va utiliza material de înveliș exterior PVC ignifug. Gradele ignifuge pot fi clasificate în trei categorii: Bunch A, B și C.

Parametru de performanță

Tensiune nominală: 3,6/6 kV până la 18/30 kV; 26/35 kV

Tensiune de testare: Tensiunea de testare a frecvenței de alimentare va fi de 3,5 U0, iar testul trebuie efectuat timp de 5 minute fără defecțiuni.

Tensiunea nominală U0/U	Tensiune maximă Um	Tensiunea de testare KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Temperatura maximă de funcționare a conductorului: 90 ºC

Temperatura de scurtcircuit: +250 ºC

Grosimea izolației:

Tensiunea nominală U0/U	grosimea izolației:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Test cuprinzător al cablului, asigurarea calității fără griji!

În testele de rutină, rezistența conductorului DC, tensiunea AC și descărcarea parțială sunt strict în conformitate cu standardele naționale și standardele IEC pentru a asigura performanțe excelente. În testul de eșantionare, structura conductorului, dimensiunea mantalei de izolație și alungirea termică sunt la standarde, iar calitatea este de încredere. Testul de tip este mai cuprinzător, acoperind proprietățile mecanice și fizice ale mantalei de izolație, proprietățile electrice și testele de ignifugare unice și grupate, toate în conformitate cu standardele GB/T și IEC, pentru escorta dumneavoastră de siguranță a cablului!

Conditii de instalare a produsului:

Cablu MV neblintat cu înveliș PVC izolat XLPE, temperatura mediului de instalare nu trebuie să fie mai mică de 0º.

Raza de curbură minimă a cablului la instalare

Proiect	Cablu unic		Cablu multinucleu
Proiect	Neblindată	Blindat	Neblindată	Blindat
Raza de curbură minimă a cablului la instalare	20D	15D	15D	12D
Raza minimă de îndoire a cablurilor în apropierea cutiilor de conexiuni și a terminalelor	15D	12D	12D	10D
Notă: D este diametrul exterior al cablului

Cumpărați acum pentru o transmisie de putere mai sigură și mai eficientă

Alegerea cablului de alimentare neblintat, izolat cu polietilenă reticulat, este nu numai un angajament pentru calitate înaltă, ci și o garanție pentru o funcționare stabilă pe termen lung. Durabilitatea, costurile scăzute de întreținere și eficiența ridicată de transmisie a acestui cablu pot aduce economii considerabile de costuri întreprinderilor și pot îmbunătăți semnificativ eficiența generală a sistemului de alimentare. Utilizarea pe termen lung a cablului poate reduce foarte mult costurile de întreținere și înlocuire cauzate de căderea de curent, oferind astfel un randament mai mare al investiției pentru întreprinderi.
