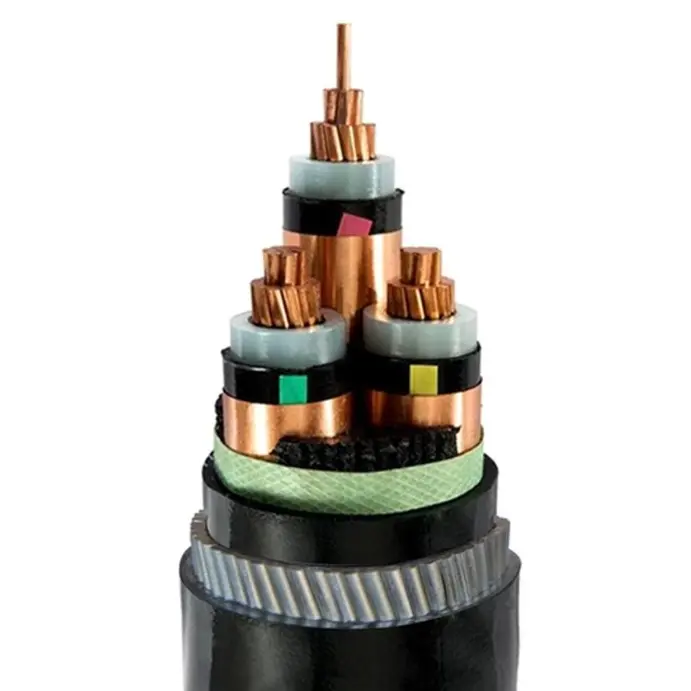

Cablu MV SWA izolat cu PVC izolat XLPE

Puteți alege Beida Group ca producător și furnizor de cablu MV SWA izolat PVC XLPE. Datorită protecției lor blindate din sârmă de oțel, cablul posedă avantaje de bază de rezistență puternică la tracțiune și rezistență bună la forțele mecanice externe. Sunt potrivite pentru scenarii care necesită rezistență la tracțiune, cum ar fi înălțimi mari de cădere și instalații verticale. Aceste cabluri sunt aplicabile pentru transportul de energie în rețelele de transport și distribuție sau instalații industriale.

Trimite o anchetă

Descriere produs

Grupul Beida are peste 30 de ani de experiență pentru a oferi cablul MV SWA cu înveliș PVC izolat XLPE, putem fi producătorul și furnizorul dvs., oferind servicii personalizate.

Structura produsului

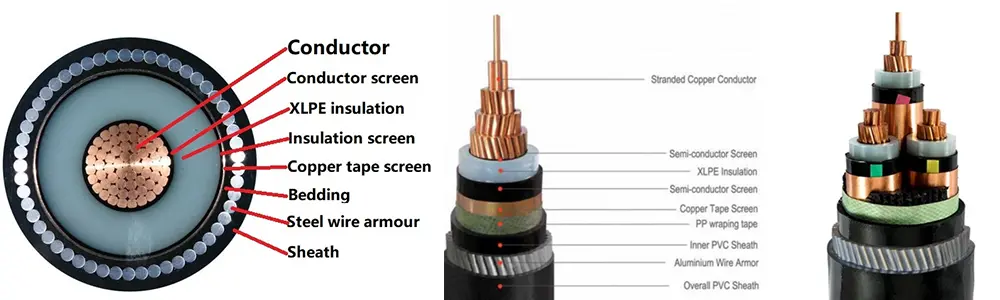

Xlpe Insulated Pvc Sheathed Swa Mv Cable

Cablul SWA MV cu înveliș PVC izolat XLPE este compus dintr-un conductor de cupru T1R, izolație XLPE, bandă de înveliș PVC Armura din fire de oțel și manta din PVC.

Conductor: conductor din cupru sau aluminiu, rotund sau în formă, clasa 2 conform IEC 60228

și GB/T 3956-2008.

Izolație: izolație din polietilenă reticulata, grosimea izolației, proprietatea materialului trebuie să fie conform IEC 60502-2 și GB/T 12706.2, GB/T 12706.3.

Ecranarea conductorului: Ecranarea conductorului trebuie să fie compusă din material nemetalic semiconductor extrudat, care ar trebui să fie strâns legat de izolație.

Ecranarea izolației: Ecranarea izolației trebuie să fie compusă dintr-o combinație de un strat semiconductor nemetalic și un strat metalic. Fiecare miez de sârmă izolat trebuie extrudat direct cu un strat semiconductor nemetalic care este strâns legat de miezul de sârmă izolat sau poate fi dezlipit. Apoi, un strat de ecranare metalic ar trebui să fie suprapus și înfășurat în jurul stratului semiconductor nemetalic și ar trebui să respecte prevederile IEC 60502-2, GB/T 12706.2 și GB/T 12706.3. Acoperiri interioare: Acoperirile interioare trebuie extrudate. Materialele trebuie să fie adecvate pentru temperatura de funcționare a cablului și compatibile cu materialul izolator.

Armura din fire de oțel: În cablurile cu mai multe fire, armura va fi aplicată pe un înveliș interior care respectă firele de oțel. Cablurile cu un singur conductor pentru utilizare pe a.c. sistemele vor consta din fire de oțel nemagnetice.

Manta exterioara: manta din PVC, grosimea mantalei, proprietatea materialului trebuie sa fie conform IEC 60502.2 si GB/T 12706.

Cablu ignifug: Se va utiliza material de înveliș exterior PVC ignifug. Gradele ignifuge pot fi clasificate în trei categorii: Bunch A, B și C.

Parametru de performanță

Tensiune nominală: 3,6/6 kV până la 18/30 kV; 26/35 kV

Tensiune de testare: Tensiunea de testare a frecvenței de alimentare ar trebui să fie de 3,5 U0, iar testul ar trebui să dureze 5 minute fără nicio defecțiune.

tensiunea nominală U0/U	tensiune maximă Um	tensiune de încercare KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Temperatura maximă de funcționare a conductorului: 90 ºC

Temperatura de scurtcircuit: +250 ºC

grosimea izolației:

tensiunea nominală U0/U	grosimea izolației:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

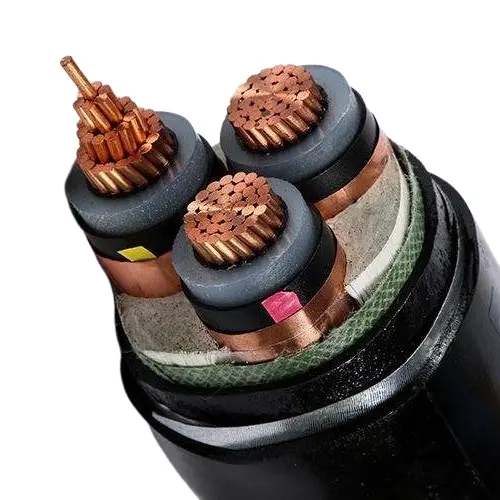

Comparație între cablurile de alimentare de medie tensiune din sârmă de oțel blindate (YJV32, CU/XLPE/PVC/SWA/PVC) și cu bandă de oțel blindate (YJV22, CU/XLPE/PVC/STA/PVC)

proiect	Armura fină din sârmă de oțel	Armătură cu bandă dublă de oțel (învelire gol)	diferența de bază
Proprietățile mecanice ale miezului	Rezistență remarcabilă la tracțiune, rezistență moderată la compresiune și flexibilitate bună	Rezistență ridicată la compresiune, rezistență scăzută la tracțiune și performanță medie la îndoire	Cablurile de alimentare blindate din sârmă de oțel au o rezistență ridicată la tracțiune; cablurile de alimentare blindate cu bandă de oțel au o rezistență excelentă la compresiune
metoda de pozare	Verticală, cădere mare, sub apă, deasupra capului, deschidere mare	Îngropare directă, conductă, tunel (mediu cu rezistență scăzută)
focus de protecție	Este rezistent la deteriorări la tracțiune și la impact și are o rezistență bună la umiditate și coroziune	Rezistent la presiune puternică, înțepături de obiecte ascuțite și mușcături de rozătoare	YJV32 este potrivit pentru sarcini dinamice, în timp ce YJV22 este potrivit pentru sarcini statice
Proces și cost	Procesul de armătură fină din sârmă de oțel este complex, costul materialului este ridicat și prețul total este chiar mai mare	Tehnologia armurii cu bandă de oțel este matură și costă relativ scăzută	Când bugetul este limitat și nu există cerere de tracțiune, YJV22 este preferat
raza de curbare	Relativ mai mic (datorită flexibilității bune a firelor de oțel)	Relativ mai mare (învelișul cu bandă de oțel este predispus la deformare)	YJV32 este mai adaptabil la așezarea în spații restrânse

Sugestii de selecție:

1. Dacă scenariul implică în primul rând rezistența la presiune (cum ar fi îngropare directă, tuneluri subterane de utilitate) și nu există o forță de tracțiune semnificativă sau o înălțime mare de cădere, armura cu bandă de oțel (YJV22, CU/XLPE/PVC/STA/PVC) este recomandată pentru rentabilitatea sa mai mare.

2. Dacă este implicată așezare verticală, deschidere mare, înălțime subacvatică sau înălțime mare de cădere și trebuie să reziste forței de tracțiune axiale, ar trebui să fie preferată armura din sârmă de oțel (YJV32, CU/XLPE/PVC/SWA/PVC) pentru a asigura siguranța operațională pe termen lung.

3. Ambele trebuie să se potrivească cu nivelul de tensiune al sistemului de medie tensiune, cu secțiunea transversală a conductorului și cu cerințele de protecție ale mediului de așezare (cerințele speciale, cum ar fi rezistența la coroziune și rezistența la flacără pot fi personalizate suplimentar).
