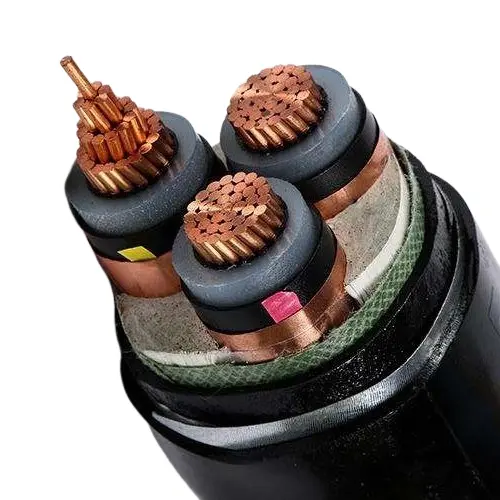

Cablu MV STA MV izolat XLPE

Acest cablu STA MV învelit cu PVC izolat XLPE, oferit de furnizorul profesionist, Beida, folosește polietilenă reticulata (XLPE) ca material de izolare, care are proprietăți electrice excelente, rezistență la căldură și rezistență la îmbătrânire. În combinație cu o manta exterioară din clorură de polivinil (PVC), îmbunătățește și mai mult protecția împotriva umidității, coroziunii chimice și abraziunii fizice. Stratul de armătură cu bandă de oțel oferă cablului o rezistență ridicată la compresiune și impact, permițându-i să se adapteze la diferite medii de pozare, cum ar fi îngropare directă, tuneluri și conducte. Este potrivit în special pentru metodele de instalare care nu necesită protecție suplimentară a conductelor și pot fi îngropate direct în subteran.

În ceea ce privește nivelurile de tensiune, produsele acoperă mai multe specificații utilizate în mod obișnuit, cum ar fi 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV și 26/35KV, care pot satisface nevoile diferitelor scenarii de transmisie și distribuție a energiei de medie tensiune. Designul structurii cablurilor este riguros, respectă standardele naționale relevante și are o stabilitate operațională bună pe termen lung și o marjă de siguranță bună.

Aplicatii:

Cablurile de alimentare blindate cu bandă de oțel, izolate cu polietilenă reticulata, acoperite cu PVC, sunt utilizate în principal în distribuția de energie urbană, rețelele electrice rurale, energia minieră și sistemele de tranzit feroviar datorită protecției lor cu bandă de oțel. Acestea sunt utilizate pentru conectarea echipamentelor cum ar fi substații, dulapuri de distribuție, transformatoare și generatoare. Acest tip de cablu este potrivit pentru transportul de energie în rețelele de distribuție a energiei sau instalațiile industriale. Poate fi îngropat direct în subteran sau instalat în șanțuri de cabluri sau canale de cabluri. Cablul poate rezista la o anumită presiune, dar nu la forță de tracțiune.

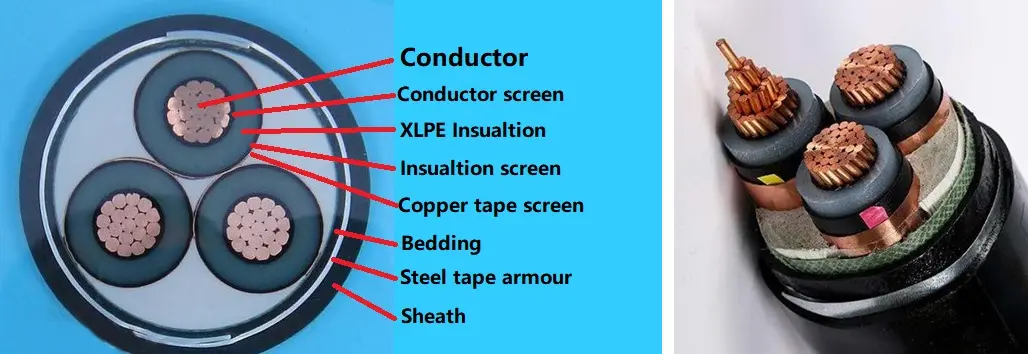

Structura produsului

Cablul STA MV cu înveliș PVC izolat XLPE este compus dintr-un conductor de cupru T1R, izolație XLPE, bandă de ambalare din PVC.

Conductor: conductor din cupru sau aluminiu, rotund sau în formă, clasa 2 conform IEC 60228

și GB/T 3956-2008.

Izolație: izolație din polietilenă reticulata, grosimea izolației, proprietatea materialului trebuie să fie conform IEC 60502-2 și GB/T 12706.2, GB/T 12706.3.

Ecranarea conductorului: Ecranarea conductorului trebuie să fie realizată din material nemetalic semiconductor extrudat, iar materialul semiconductor extrudat trebuie să fie strâns lipit de izolație.

Ecran de izolație: Ecranul de izolație ar trebui să fie compus dintr-o combinație de un strat semiconductor nemetalic și un strat metalic. Un strat semiconductor nemetalic care este strâns legat de miezul izolator sau care poate fi dezlipit trebuie extrudat direct pe fiecare miez izolat. Apoi, un strat de ecranare metalic trebuie înfășurat în jurul stratului semiconductor nemetalic. Ar trebui să respecte prevederile IEC 60502-2, GB/T 12706.2 și GB/T 12706.3.

Acoperiri interioare: Acoperirile interioare trebuie extrudate. Materialele trebuie să fie adecvate pentru temperatura de funcționare a cablului și compatibile cu materialul izolator.

Armătură cu bandă de oțel: La cablurile cu mai multe fire, armura va fi aplicată pe o acoperire interioară conformă cu bandă dublă de oțel. Cablurile cu un singur conductor pentru utilizare pe a.c. sistemele vor consta din bandă de oțel nemagnetică.

Manta exterioara: manta din PVC, grosimea mantalei, proprietatea materialului trebuie sa fie conform IEC 60502.2 si GB/T 12706.

Cablu ignifug: Se va utiliza material de înveliș exterior PVC ignifug. Gradele ignifuge pot fi clasificate în trei categorii: Bunch A, B și C.

Parametru de performanță

Tensiune nominală: 3,6/6 kV până la 18/30 kV; 26/35 kV

Tensiune de testare: Tensiunea de testare a frecvenței de alimentare ar trebui să fie de 3,5 U0, iar testul ar trebui să dureze 5 minute fără defecțiuni.

Temperatura maximă de funcționare a conductorului: 90 ºC

Temperatura de scurtcircuit: +250 ºC

Grosimea izolației:

Test de cablu

Testele de rutină ale cablurilor includ: 1) Testul de rezistență DC al conductorului, care necesită rezistența DC la 20ºC pentru a respecta cerințele GB/T 3956-2008 și IEC 60228; 2) Test de tensiune AC, continuu la o tensiune de 3,5U0 timp de 5 minute, nu ar trebui să existe defecțiuni; 3) Testul de descărcare parțială, efectuat în conformitate cu GB/T 3048.12, nu trebuie generată nicio descărcare detectabilă care depășește 10pC la o tensiune de 1,73U0, iar sensibilitatea testului ar trebui să atingă 10pC sau mai mare.

Testele de eșantionare includ în principal: 1) Inspecția structurii conductorului, care trebuie să respecte cerințele GB/T 3956-2008 și IEC 60228; 2) Dimensiunile structurale ale izolației, căptușelii interioare, armurii și mantalei din bandă de oțel trebuie să îndeplinească cerințele IEC 60502.2, GB/T 12706.2-2020 și GB/T 12706.3-2020; 3) Încercarea de alungire termică, care trebuie efectuată în conformitate cu GB/T 2951.21-2008 și capitolul 9 din IEC 60811-2-1, iar rezultatele trebuie să fie conforme cu standardele corespunzătoare.

Testarea de tip acoperă următoarele: proprietățile mecanice și fizice și proprietățile electrice ale izolației și mantalei trebuie să îndeplinească cerințele IEC 60502.2, GB/T 12706.2-2020 și GB/T 12706.3-2020; testul de ardere cu un singur cablu ar trebui să respecte prevederile GB/T 19666-2019 și IEC 60332; testul de ignifugare la pachet ar trebui să îndeplinească, de asemenea, cerințele GB/T 19666-2019 și IEC 60332.

Conditii de instalare a produsului:

Temperatura ambiantă în timpul instalării cablului

Pentru cablurile de alimentare cu izolație de etilenă reticulata și manta din PVC, temperatura ambiantă nu trebuie să fie mai mică de 0°C în timpul instalării.

Raza minimă de îndoire în timpul instalării cablului

Ambalare și livrare

Detalii de ambalare:

Este determinat de cantitatea și cerințele pe care le achiziționați. Se poate negocia.

Port: Portul Tianjin

Livrare: pe mare, prin aer, prin expres.
